LCAD 4

Программный комплекс LCAD (от Layout CAD - расстановка оборудования с помощью компьютера) предназначен для создания автоматизированного рабочего места технолога-проектировщика, осуществляющего технологическое проектирование новых производственных помещений, а также технологическую реорганизацию существующего производства. Комплекс может быть также использован для получения различной справочной информации по установленному на производстве и введенному в базу данных системы оборудованию.

Программный комплекс LCAD позволяет автоматизировать процесс формирования:

• строительной подосновы (планов этажей зданий) по одноэтажным и многоэтажным промышленным помещениям для последующего размещения технологического оборудования; а также административно-бытовым зданиям
• графической и текстовой документации по технологической планировке производственных помещений.

LCAD обеспечивает создание и ведение базы данных (БД), содержащей массивы текстовой и графической информации. Структура массивов БД позволяет загружать и использовать при проектировании следующие виды информации:

• характеристики оборудования (наименование и модель, габариты, масса, установленная мощность электродвигателя и некоторая дополнительная информация), с обеспечением поиска и выбора информации по классам и группам оборудования;
• дополнительная графическая информация по оборудованию: размеры, установочные планы, планы опор, точки подключения электропитания, воздуха и т.п.;
• темплеты ("габаритки ", "фишки") оборудования;
• спецификации по установленному оборудованию;
• принятые условные графические обозначения для нанесения на планировки;
• структура производства (промышленная площадка - производственный корпус - цех - участок);
• генплан предприятия (для обеспечения быстрого выхода на нужную планировку производственных корпусов, цехов, участков);
• любая информация по цехам и участкам предприятия (виды и размеры площадей и т. д.);
• справочные данные по нормам и требованиям к размещению оборудования.

LCAD предполагает создание и хранение в БД технологических планировок на строительной подоснове производственного корпуса (здания) в целом. Спецификация установленного оборудования создаётся и хранится в БД в целом по предприятию.

Оформление и вывод на печать графической (чертежи планировок) и текстовой (спецификации оборудования) документации может производиться как в целом по производственным корпусам, так и по отдельным цехам и участкам, запрашиваемым в БД.

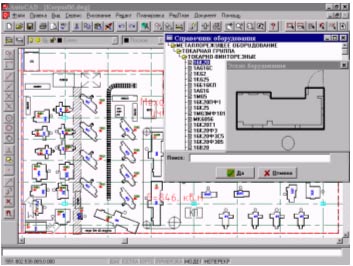

LCAD использует и расширяет возможности пакета AutoCAD фирмы Autodesk за счёт наличия дополнительного набора специальных приложений, обеспечивающих основные функции проектирования технологических планировок цехов и участков предприятия.

Комплекс можно использовать в технологических подразделениях и технических отделах, как крупных предприятий, так и небольших производственных организаций, применяющих автоматизированные рабочие места технологов-проектировщиков на базе персональных компьютеров.
