Железнодорожный вокзал в г.Пермь

Железнодорожный вокзал в г.Пермь

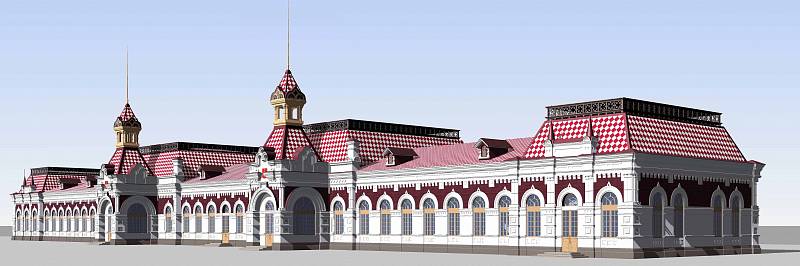

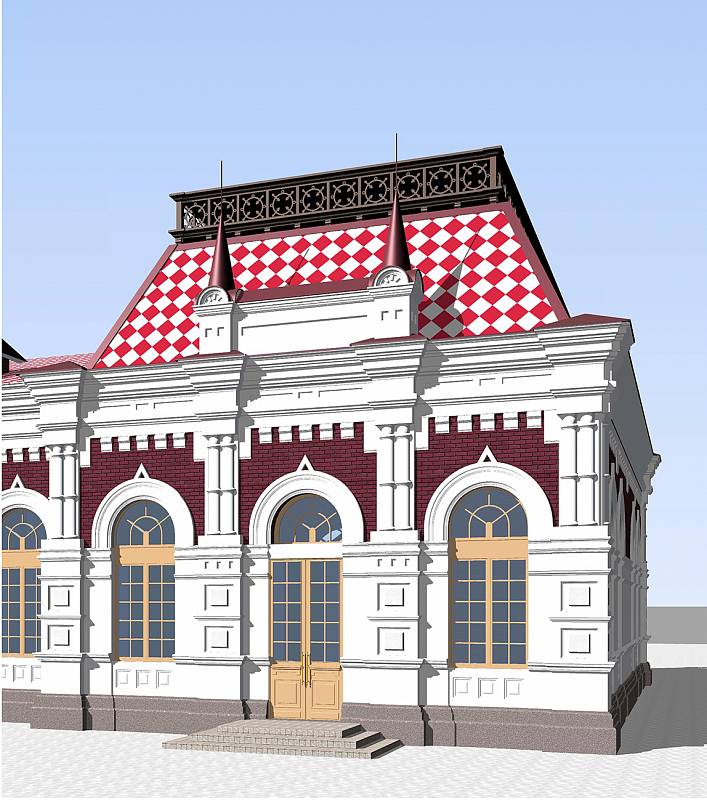

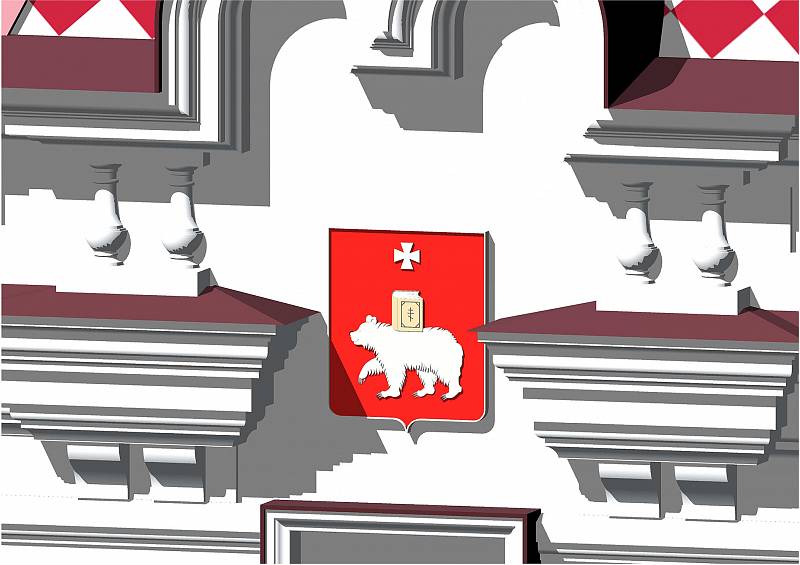

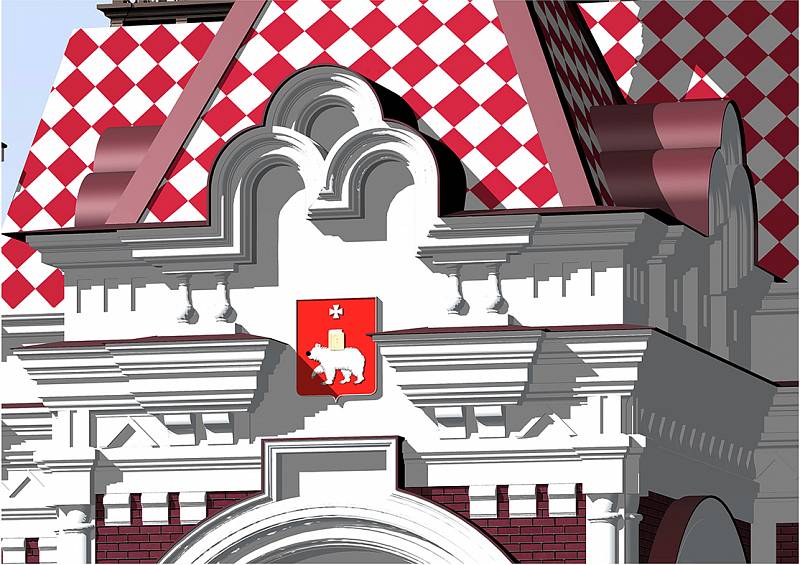

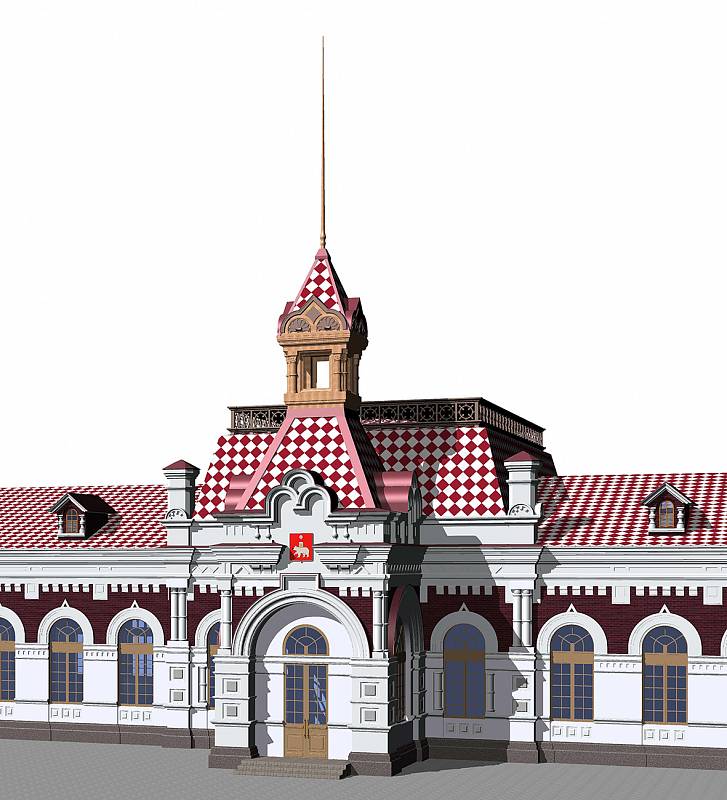

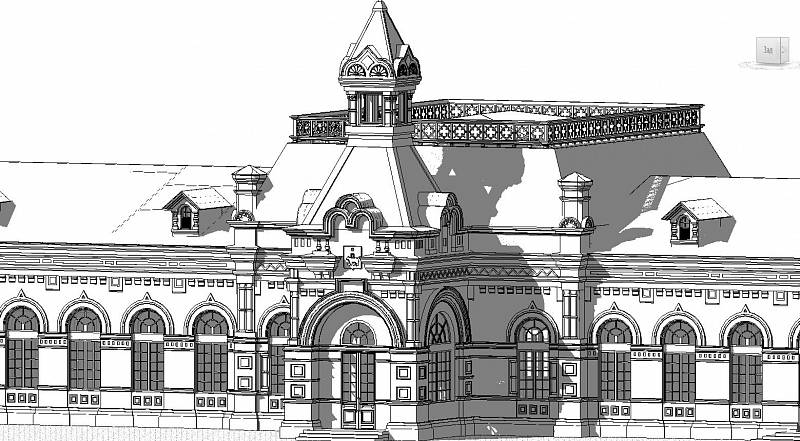

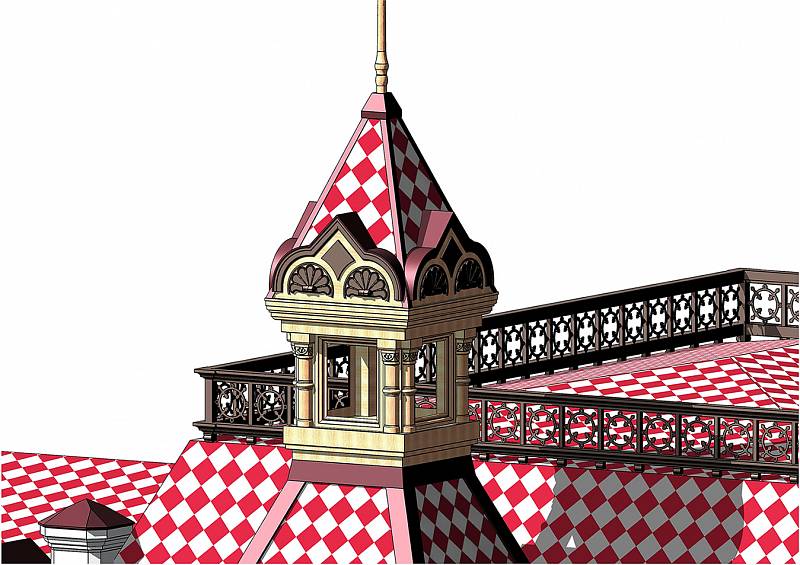

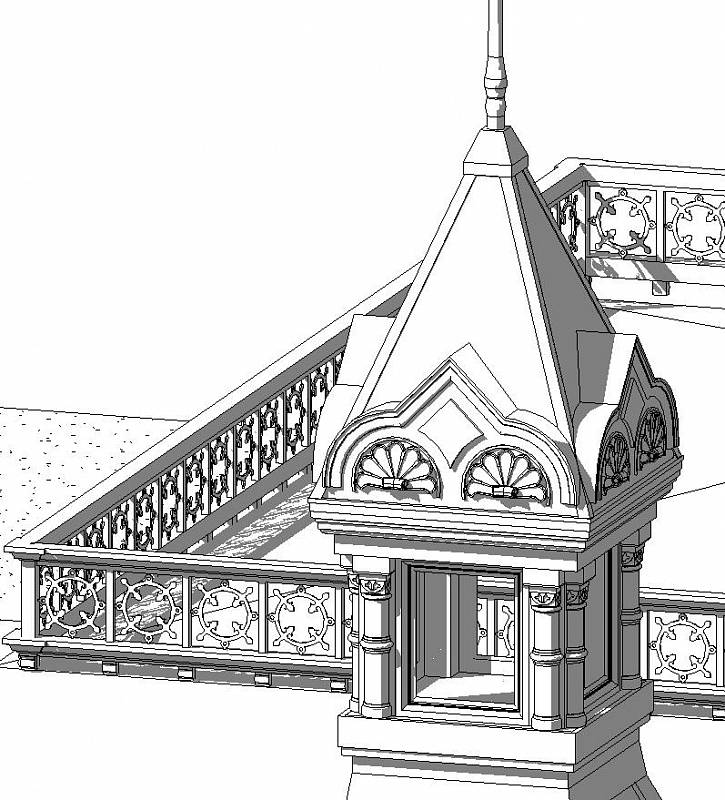

Проект вокзала выполнен в Revit. Задача данного проекта - выполнить реставрацию вокзала, вернуть первоначальный облик, восстановить утраченные элементы. Исходные данные для построения модели вокзала - фотографии  здание вокзала,  аналог отреставрированного здания вокзала в  г. Екатеринбурге, исторические фотографии. Здание является памятником архитектуры конца ХIХ века. Все библиотечные компоненты выполнены в Revit. При создании проекта реконструкции Revit - просто идеальная программа. Например, можно создать модель существующего здания, присвоить стадию - существующие элементы, затем (или параллельно созданию сущ. элементов) построить новые элементы, при необходимости также добавить стадию - демонтаж. При помощи настройки видимости видов по стадиям, а также используя фильтры можно добиться того, что мы хотим видеть на данном виде. Например, только сущ. элементы, сущ. и демонтируемые, сущ. элементы+изм. на стадии демонтаж и новые элементы, т.е. итоговый вид. Причем, графика элементов, созданных на разных стадиях тоже настраивается, и спецификации тоже можно создавать, используя фильтры по стадиям. Все очень просто, нужно только присвоить всем компонентам соответствующую стадию. В Revit очень много инструментов для создания сложных семейств, лучше создавать элементы отдельно, а затем подгружать в файл проекта. И здесь преимущество программы в том, что не выходя из проекта можно создавать, изменять компоненты и они будут обновляться в проекте. Не надо "таскать" с файлом все библиотеки, они всегда доступны для редактирования, если были подгружены в проект.
Из опыта этого проекта могу отметить то, что профили 2D лучше создавать как элемент библиотеки и хранить в специальной папке, чтобы можно было редактировать. Отличие в том, что создавая сложные элементы на основе сдвига достаточно только добавить профиль из библиотеки, при его изменении обновятся все элементы файла проекта (на основе этого профиля). Другой вариант - представьте, создаете элемент на основе сдвига в проекте, профили сдвига - эскиз... и решили изменить профиль... теперь надо будет снова редактировать все элементы. Результат - уйдет много времени, если проект сложный можно какой нибудь элемент просто не отредактировать. Элементы, которые многократно повторяются тоже лучше создавать как библиотечный компонент, после редактирования библиотеки и загрузке обновленного компонента в файле проекта произойдет просто чудо - все элементы обновятся. Кроме того этот способ позволяет сократить размер файла проекта.
:!:После создания этого проекта Revit  стал для меня самой лучшей программой. Люблю в нем проектировать здания различного назначения и сложности, созданы десятки проектов с различной проработкой, составлением детальных чертежей и спецификаций.
