Часовня в честь иконы Божией Матери Порт-Артурская в г. Екатеринбург

Часовня в честь иконы Божией Матери Порт-Артурская в г. Екатеринбург

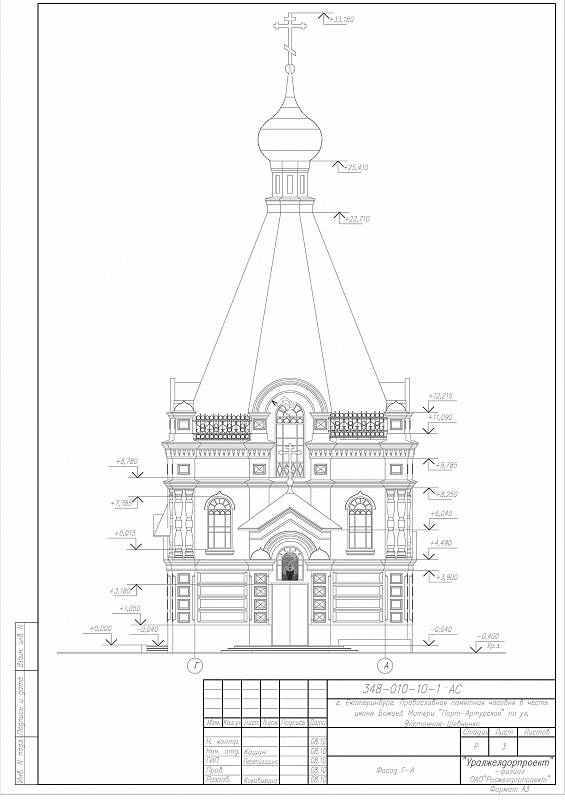

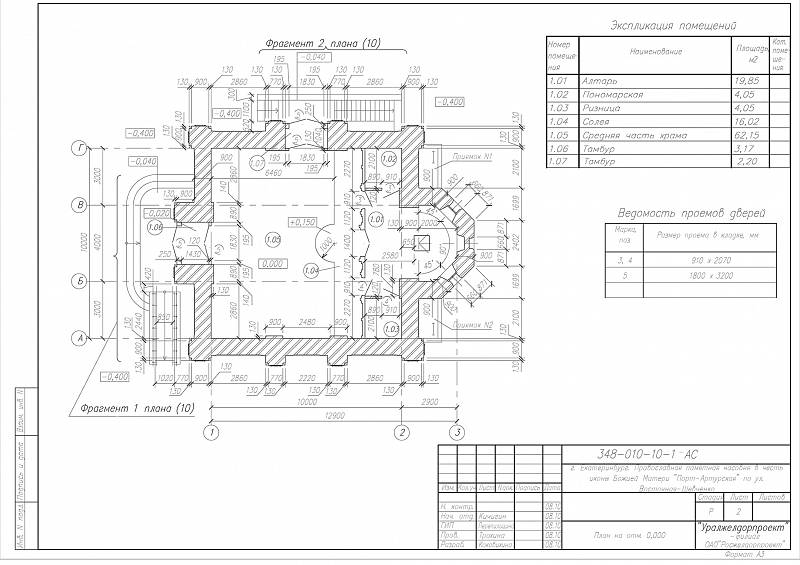

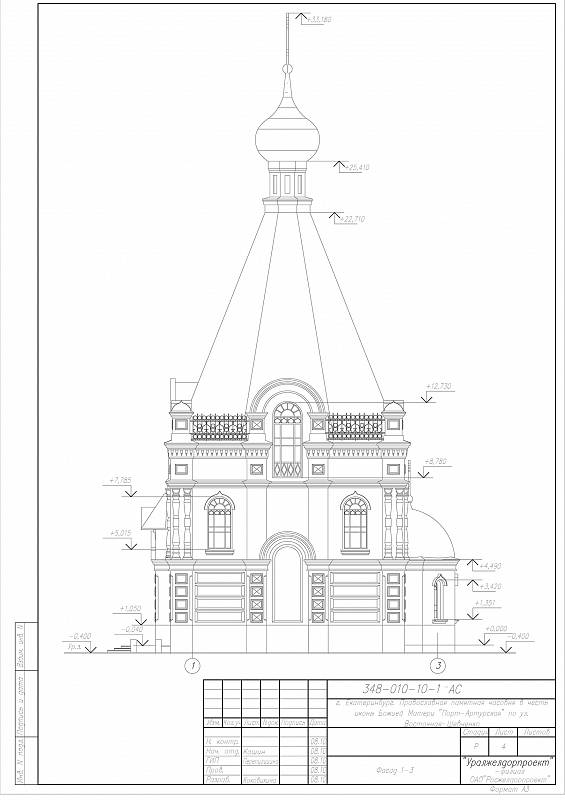

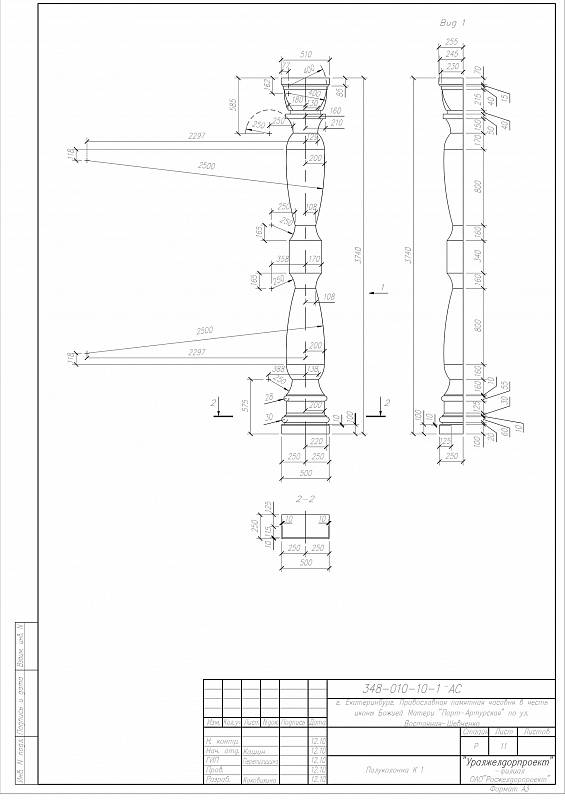

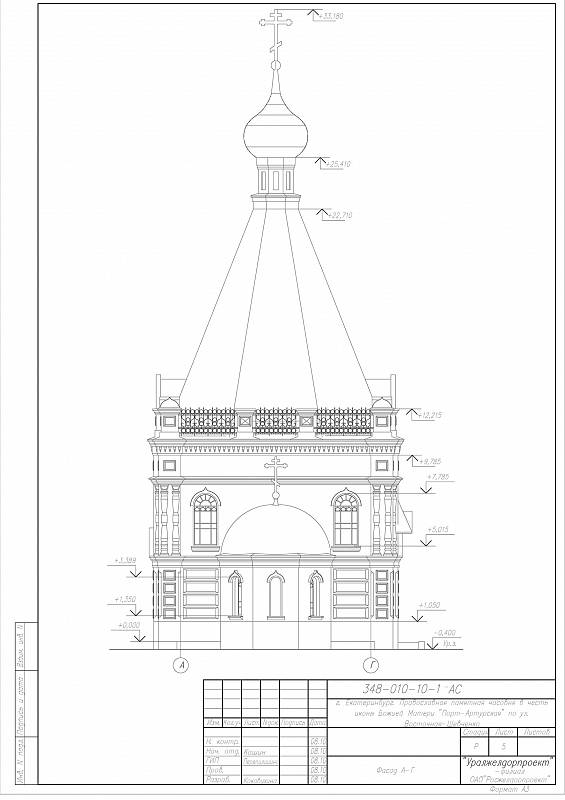

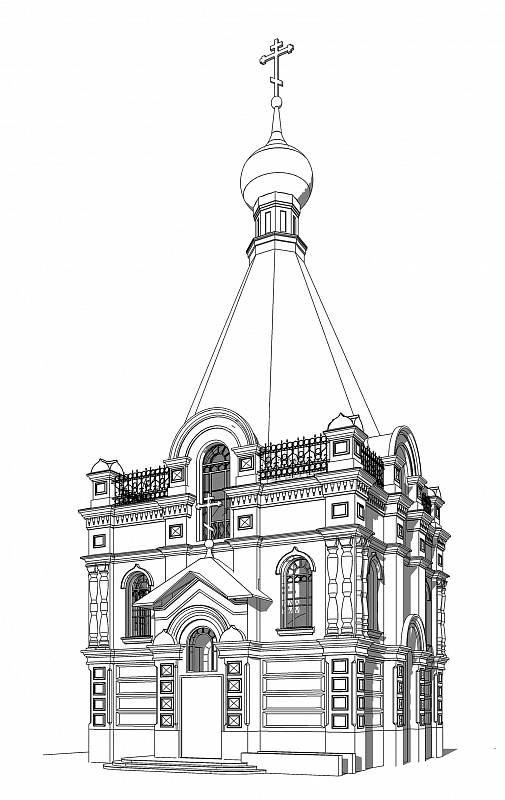

Проект выполнен в Revit, стадия - строительство. Часовня располагается в жилом квартале. При создании модели создано много библиотек. В этом проекте очень понравилось использовать "легенду" для детальных чертежей, например, полуколонна. Т. е. создается компонент библиотеки, подгружается в файл проект. Затем можно создать специальный вид - "легенда", на него разместить виды (фасад, разрез, план) элемента библиотеки, который загружен в файл проекта. Преимущества: не надо специально рисовать данный элемент, разместить его можно с любым назначенным масштабом, нанести необходимые размеры и примечания; при изменении этого элемента в редакторе семейств и обновлении его в проекте, изменятся все виды, в том числе и "легенда". Элементы полуколонн тоже созданы, как библиотека. Изначально были созданы в самом проекте, но это совершенно не правильно. Этот элемент создан из нескольких контекстных компонентов, которые привязываются к рабочим плоскостям, т. е. когда нужно было разместить элемент на другой (перпендикулярный) фасад - он просто разваливался или приобретал неправильные форму и размеры. Это хороший урок - как делать нельзя...:| и создавая сложные элементы в проекте приходится объединять их в группы, потому что каждый размноженный элемент становится самостоятельным, и редактирование одного не влияет на другой. Вывод: семейства нужно создавать в редакторе семейств.
