НОВШЕСТВА T-FLEX CAD 18
2D черчение
Теперь при задании линий построения (прямых и окружностей) в T-FLEX CAD доступна новая опция автоменю Отношение, позволяющая автоматически создавать 2D-элементы, что значительно сокращает время построений по сравнению с накладыванием отношений после построения геометрических связей.
Также при создании узлов командой Узел в новой версии T-FLEX CAD можно выбирать тип узла и вариант его расположения, что удобно при построении узлов как на пересекающихся элементах, так и при настройки узла после размещения на чертеже.
3D построение и опорная геометрия
Новая команда 3D узел по экстремумам дает возможность автоматически построить узел в крайней точке указанного элемента или выбрать вручную при наличии равноудаленных точек.
Реализованы новые команды создания профилей. Теперь можно спроецировать тело или поверхность на выбранную грань, а не только 3D профиль. Данная возможность реализована новой командой Проекционный 3D профиль в режиме Спроецировать 3D профиль на грань.
Так же в 18-й версии T-FLEX CAD можно указать элементы модели, применить к ним сечение и по 3D-сечению создать новый профиль за одну команду Создать 3D профиль по сечению.
При этом, для более удобной работы с продуктом, данная команда Создать 3D профиль по сечению доступна пользователю и внутри команды 3D сечение.
Твердотельное моделирование

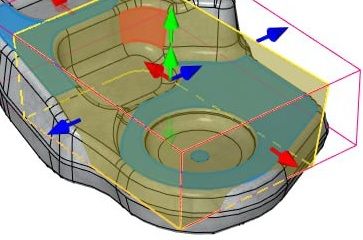

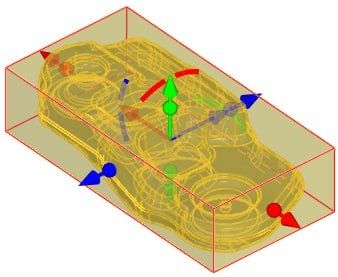

В T-FLEX CAD 18 появилась возможность автоматически построить заготовки цилиндрической и параллепипедной формы, указав выбранное тело или набор тел в новой команде Габаритное тело.
Также можно строить заготовки параллелепипедной формы по выбранному набору граней командой Габаритное тело с обрезкой.

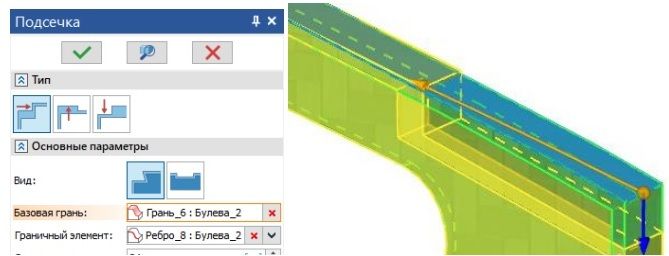

Бобышки и подрезки на телах можно автоматически создавать новой операцией Подсечка.
Гибридное моделирование
В T-FLEX CAD 18 появилась возможность создавать сеточные тела из открываемых сеточных форматов: DXF, DWG, STL и др. командой Внешняя модель.
К полученным сеточным телам также могут быть применены команды 3D моделирования для получения гибридных тел, состоящих из сеточных и аналитических граней.
В результате данные гибридные тела могут использоваться и в CAD, и в CAM проектах.
С помощью команды Внешняя оболочка пользователь представляет сборку в виде сетчатого тела для удобства моделирования и исключения мелких элементов при необходимости.
Данная команда позволяет пользователю рационально использовать мощности своего ПК при решении задач 3D-моделирования, а также сократить общее время работы со сборкой.
Поверхностное моделирование
Новая команда Поверхность заданного сечения позволяет протягивать сечение заданной формы вдоль направляющих и ориентировать сечение опорной кривой.
Сам сечение может быть параболой, гиперболой, окружностей, дугой, прямой или контуром произвольной формы. При этом данная команда позволяет определять и устранять самопересечения.

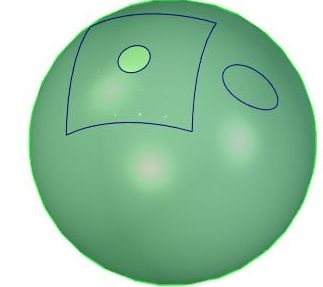

Новая команда Восстановить поверхность создает тело-поверхность из грани, заполняя имеющиеся в грани вырезы, а также давая возможность восстановить обрезанную по краям поверхность до исходных габаритов, а при желании и сверх данных габаритов.
Реверс нормали
Если необходимо поменять направление нормали тела-поверхности на противоположное, но при этом сохранить форму тела, то используем новую команду Реверс нормали.
При последующих операциях с данной поверхностью, а также при экспорте данной поверхности в другие форматы, направление нормали остается измененным.

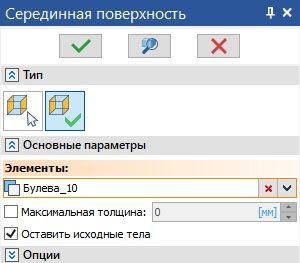

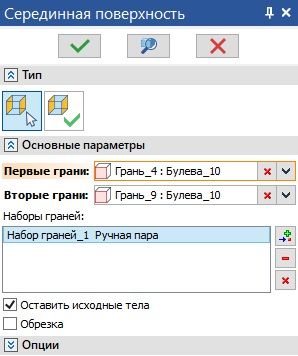

Серединная поверхность
Если мы хотим построить поверхности, используя текущее тело, или подготовить тело к работе с модулем T-FLEX Анализ, нам подойдет новая команда Серединная поверхность.
В команде Серединная поверхность можем указать набор граней, через которые будет проходить данная поверхность вручную
или в автоматическом режиме указать тело, тогда T-FLEX автоматически найдет пары противоположных граней с минимальной толщиной тела и создаст между ними поверхности.

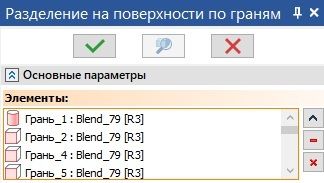

Разделение поверхности по граням
Для создания поверхности из выбранного тела или набора граней используем команду Разделение поверхности по граням.
При выборе всего тела можно указать неиспользуемые для создания поверхностей грани, в результате создаются отдельные тела-поверхности.

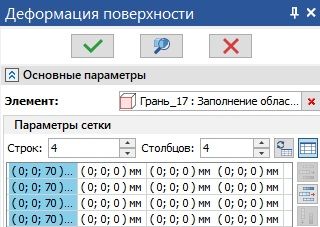

Деформация поверхности

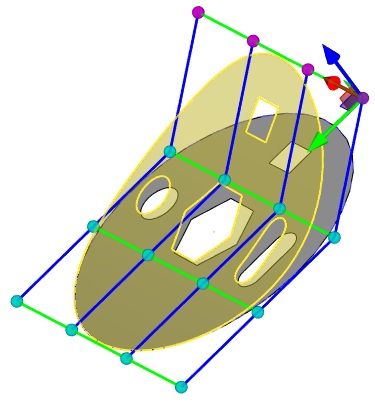

При необходимости изменения формы тела-поверхности или отдельной грани тела по точкам сплайна пользователю необходимо использовать новую команду Деформация поверхности.
При применении данной команды автоматически строится многогранник сетки точек, которые пользователь может перемещать манипулятором или указывать смещения точек в параметрах команды.
Форма многогранника меняется и поверхность перестраивается.
Если стоят задачи создания эквидистантных сглаженных поверхностей по выбранным граням тела или по всем граням, то в T-FLEX CAD 18 под эти задачи появились новые команды:
Сглаживающая поверхность и Аппроксимирующая поверхность
Команда Сглаживающая поверхность создана на основе функций графического ядра Parasolid, и позволяет для сглаживания выбирать условия непрерывности G1 - гладкость по касательной, G2 - гладкость по кривизне и G3 - гладкость по потоку.

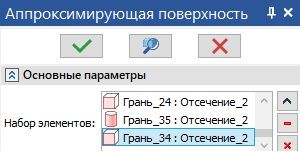

Команда Аппрокcимирующая поверхность создана на собственных алгоритмах T-FLEX CAD и всегда применяет гладкость по кривизне G2. В зависимости от исходной геометрии удобней применять тот или иной метод.
В случае применения обеих команд исходные грани смещаются по нормали на указанную величину, затем к ним применяется сглаживание таким образом, чтобы итоговое отклонение результирующей поверхности от исходной в любом направлении не превышало указанного нами значения.
Проектирование пресс-форм
Добавлены новые специализированные команды для решения различных задач по проектированию штампов и пресс-форм. Расширены возможности анализа разнимаемости формы.
Поверхность разъема

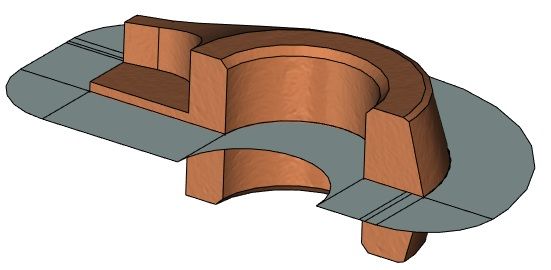

Новая команда Поверхность разъема обеспечивает создание поверхности, которая может в дальнейшем использоваться для разделения пресс-формы на матрицу и пуансон в процессе проектирования технологической оснастки (пресс-формы).
Пользователь должен выбрать тело и разделяющую кривую (линию разъема), которая лежит на его гранях. По умолчанию выбранная линия разъема представляет собой один участок. При необходимости линию разъема можно разбить на несколько участков, для каждого из которых задаются индивидуальные параметры формирования поверхности разъема. Для каждого участка строится своя часть поверхности разъема, а между частями поверхности при наличии разрывов автоматически формируется переходная линейчатая поверхность.
Области пресс-формы

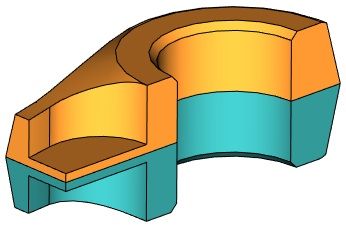

Для оптимального разделения модели пресс-формы на области матрицы и пуансона, а также пользовательских областей, команда Области пресс-формы автоматически распределяет грани по областям, при этом пользователь может вручную переносить грани между областями, а также назначать областям свой цвет, объединять все грани входящие в область и создавать кривые - границы областей.

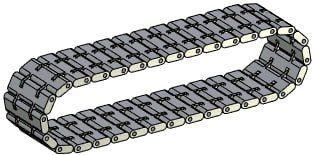

Сборки

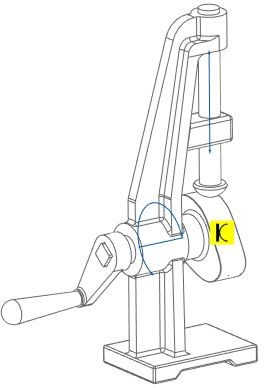

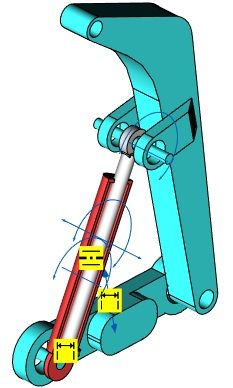

В 3D окне стало доступным отображение сопряжений и степеней свободы. По умолчанию они не отображаются, чтобы показать их, пользователь теперь может применять команду Погасить/показать сопряжения, доступную на панели Вид. При включении видимости сопряжений, они отображаются на рабочем окне, и помечаются при их пометке в дереве модели.
Сопряжения показываются в виде стрелок, соединяющих сопряженные элементы. В центре стрелки отображается иконка, соответствующая типу сопряжения. Степени свободы показываются в виде стрелок, указывающих направления, в которых тело может перемещаться и вращаться.
Генератор структуры сборки

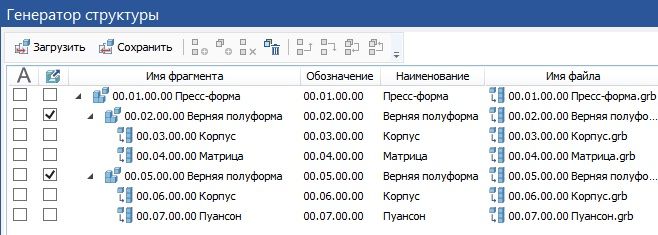

Новая команда Генератор структуры сборки дает пользователю возможность создавать и редактировать шаблон с набором фрагментов сборки, их структурой и файлами элементов, входящих в сборку, и по данным шаблонам создавать сборки.
Новшества работы с листовым металлом

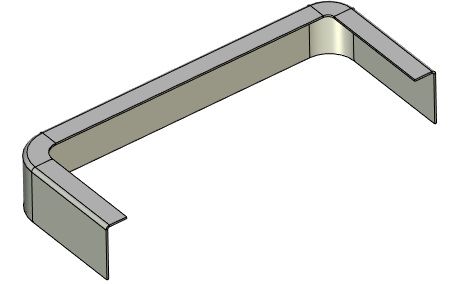

Гибка по кривым базовым линиям
Теперь пользователь может осуществлять процесс гибки и развертки тел на основании кривых базовых линий.

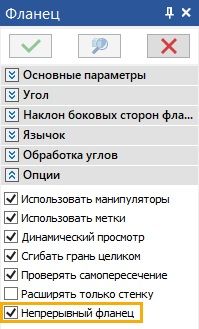

Опция Непрерывный фланец добавлена для всех команд гибки и позволяет создать единую гибку по базовой линии, созданной из набора гладко сопряженных ребер.
Наклон боковых сторон фланца
При создании фланца в версии T-FLEX CAD 18 командой Наклон боковых сторон фланца можно смещать угловые точки как манипулятором, так и редактированием значений параметров.

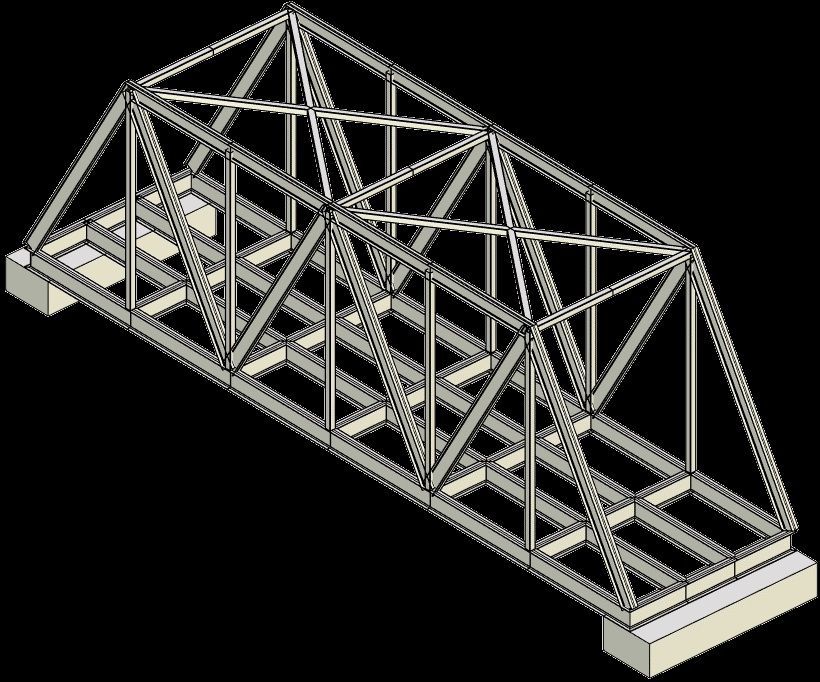

Металлоконструкции

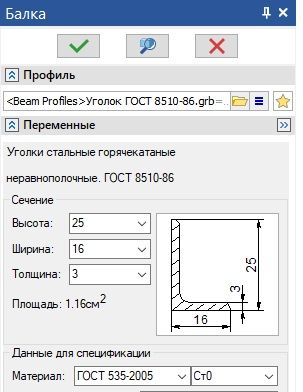

Реализован новый тип 3D элемента модели Балка. Для создания и редактирования балок можно использовать как стандартные элементы поставки T-FLEX CAD, так и профиль, созданный пользователем.
Для редактирования балок теперь используются команды:
Отсечение
Производится заданием плоскости, ограничивающей профиль одной из балок, либо делящей пополам угол между пересекающимися балками.
Удлинение/Укорачивание
Указываем значение в начале и/или в конце балки для изменения длины.

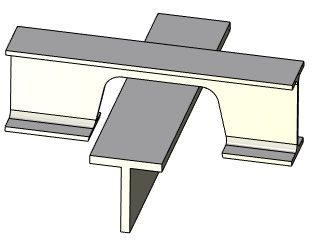

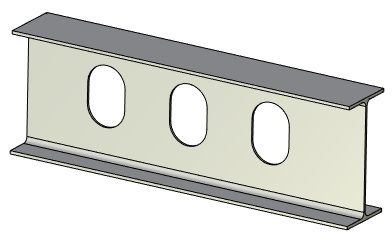

Вырез/Обрезка
Для выреза необходимо выбрать контуры пересекающихся с балкой элементов или 3D профилей. При этом есть возможность указать дополнительный зазор.

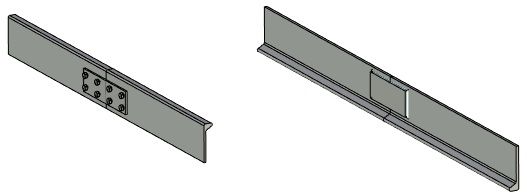

Крепеж
В качестве крепежа на стыке балок могут быть добавлены как крепежные изделия, элементы усиления, стандартные элементы, входящие в поставку T-FLEX CAD, так и пользовательские элементы.
Отверстие
Для создания отверстия необходимо выбрать вырез по контуру и стандартных элементов, и пользовательских элементов.

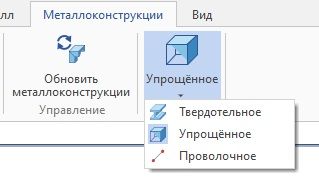

Отображение металлоконструкций
Доступны три способа отображения металлоконструкций в 3D окне:
Твердотельное (по умолчанию)
Упрощенное
Упрощенное сеточное представление. Может не учитывать тип профиля и изменения геометрии, вносимые различными обработками.
Проволочное

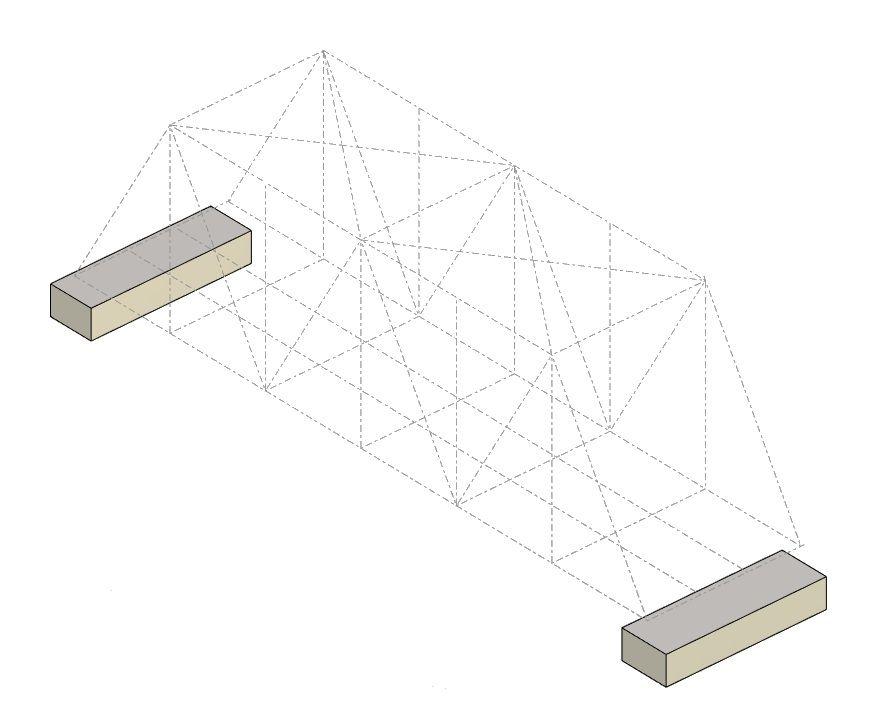

Условное проволочное представление, в котором отображаются только оси балок.
Переключение между видами отображения осуществляется с помощью специальной команды из меню Металлоконструкции.
Окно Параметры элементов
Теперь пользователь может задать значения для нескольких операций, параметров тел, объектов одновременно, не редактируя каждую операцию в отдельности.
Плюсы заключаются в удобстве управления, мульти выборе без дополнительных пересчетов моделей и без входа в разные диалоги.

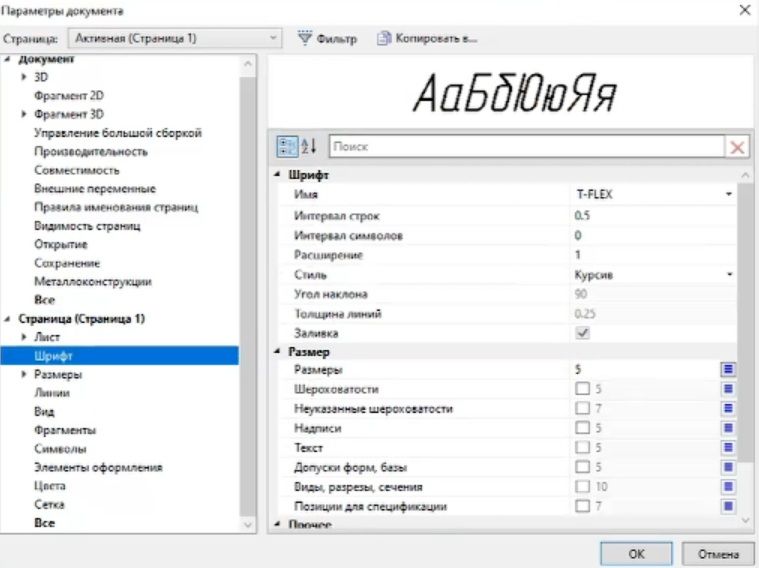

Команда Параметры документа
Новинки в Параметрах документа, которые каждый пользователь будет использовать:
Настройки шрифтов и настройки типов линий. По умолчанию они рассчитываются с требованиями ЕСКД по диапазонам, но теперь каждая настройка может быть задана индивидуально. Раньше это можно было настроить через прототип, теперь все хранится в интерфейсе.
Новшества инструментов создания 3D-сечений

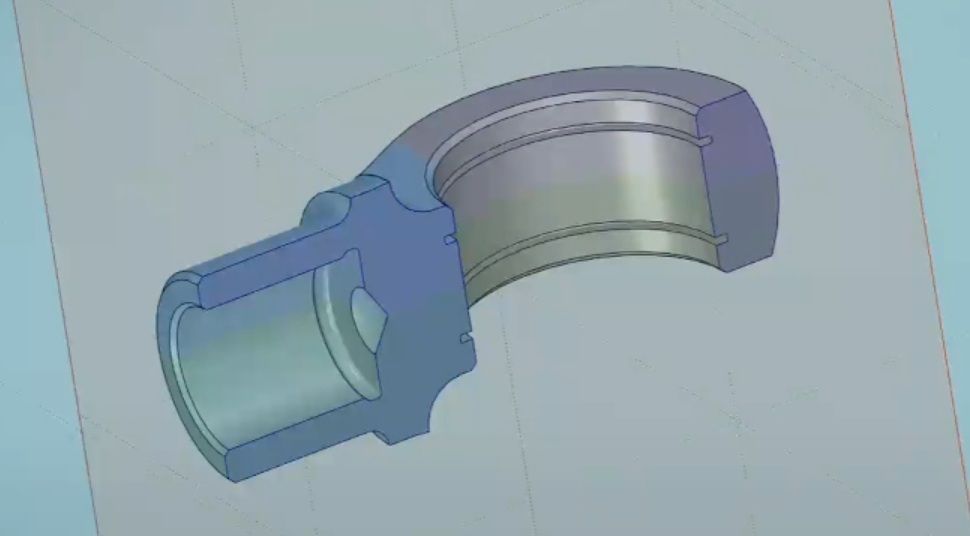

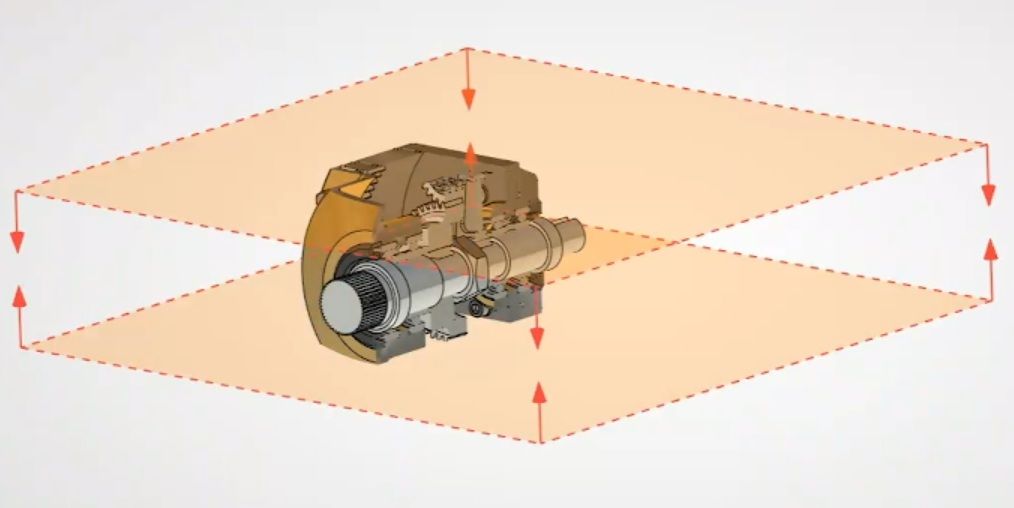

В новой версии T-FLEX CAD 18 реализована давняя просьба от пользователей: динамический просмотр сечений.

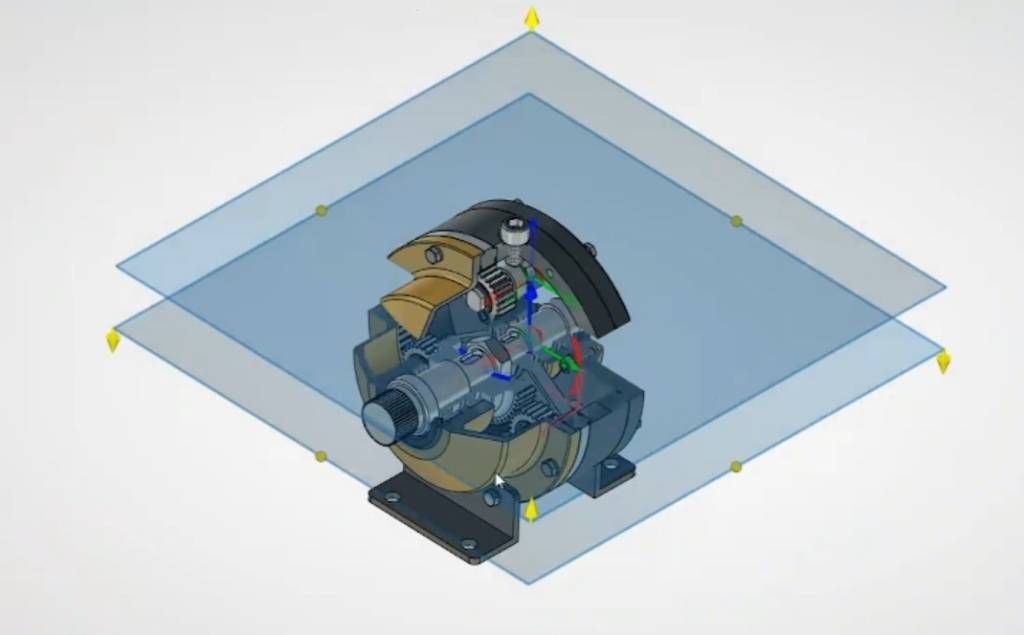

Также по запросу пользователей появилась новая возможность применения нескольких сечений и добавлен новый тип сечения: сечение двумя рабочими плоскостями одновременно.
В результате значительно повышена скорость работы команды 3D Сечение. Данные новшества могут использовать конструкторы и инженеры в своей ежедневной работе.
Редактирование импортированной сеточной модели
Для импортированной сеточной модели теперь могут распознаваться грани полученной модели (плоские и цилиндрические), и модель становится редактируемой.
Модель может быть редактирована и спроецирована, а также для нее может быть создан 3D профиль по сечению.

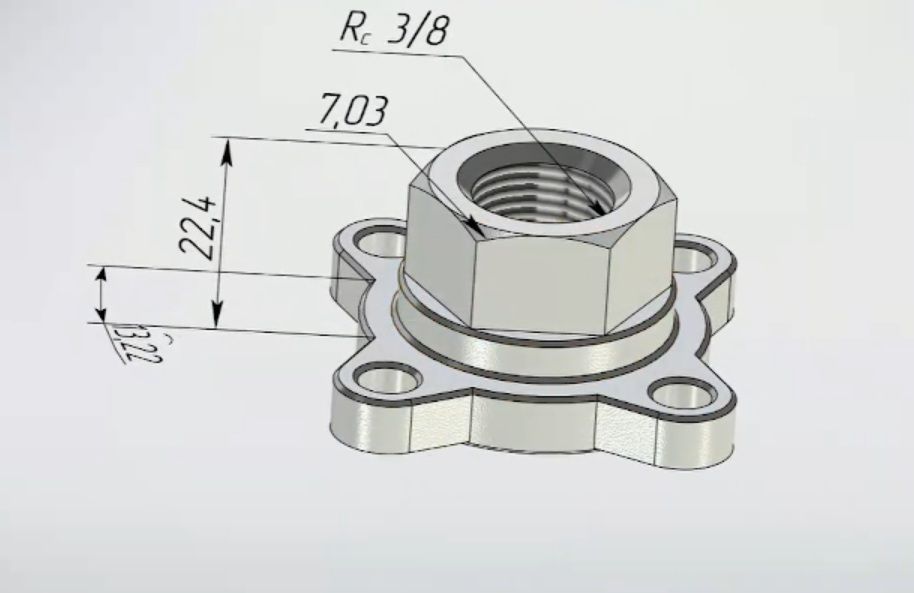

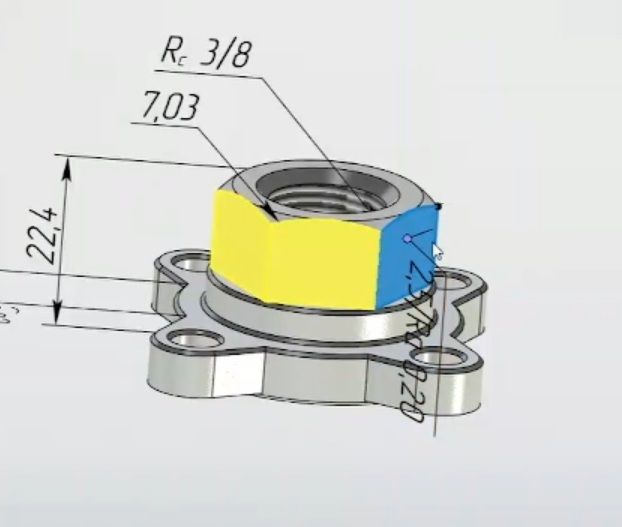

Размеры в 3D
Все наполнение размерами в 2D теперь реализовано и в 3D.

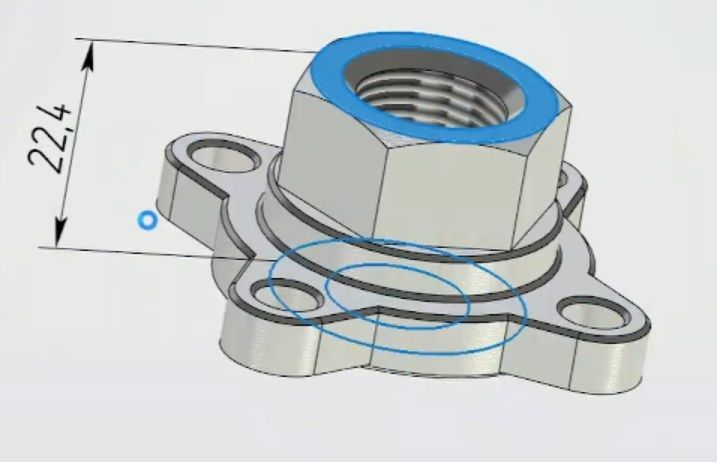

Появился Размер толщины - автоматизация создания линейного размера. Данная команда ищет минимальное или максимальное расстояние между точками граней и определяет эту толщину. Ранее приходилось позиционировать такие размеры вручную.
Таким образом, теперь пользователь полноценно может оформлять 3D объекты (как ранее в 2D).
При проставлении надписей и размеров появилась новая команда Ассоциации: при выставлении, к примеру, шероховатости для грани можно выбрать ассоциированные с ней элементы (набор граней).
Теперь система знает, что шероховатость применяется не только к одной грани, но к определенному набору граней.
Это позволяет не ставить в 3D на все грани неуказанную шероховатость. То же самое работает с размерами, надписями, базами, допусками.
