nanoCAD BIM Строительство 25

Русская Промышленная Компания – авторизованный партнер ООО «Нанософт разработка» – информирует о выходе новой версии nanoCAD BIM Строительство 25.

nanoCAD BIM Строительство –BIM/ТИМ-решение для проектирования архитектурной (стены, перекрытия, кровли, проемы, помещения) и конструктивной (КЖ и КМ) частей зданий/сооружений в *.dwg-среде.

Что нового в nanoCAD BIM Строительство 25

Копирование по этажам

Новый функционал позволяет копировать или переносить объекты на другие уровни проекта. Пользователю доступны две новые команды: «Копировать» и «Разместить по этажам». С помощью диалогового окна можно детально настроить параметры копирования и размещения элементов не только в рамках уровней одного проекта, но и между разными проектами.

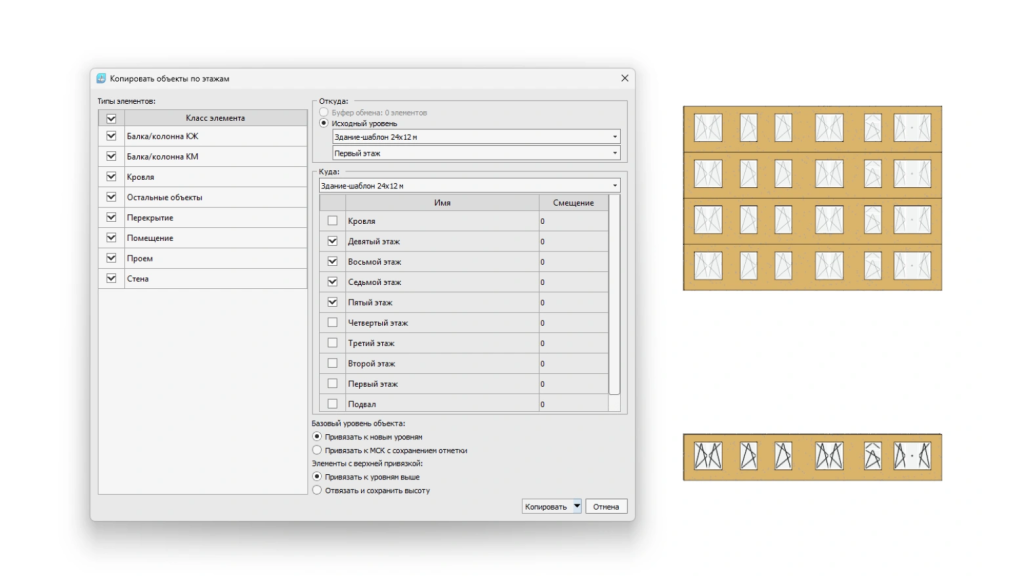

Диалоговое окно настроек копирования по этажам в nanoCAD BIM Строительство 25

Режим «Марка» в Диспетчере проекта

Новый режим Диспетчера проекта позволяет управлять марками проемов и конструктивных сборок: отображать классифицированный перечень марок и их свойства, выделять, переименовывать, удалять из проекта объекты выбранной марки.

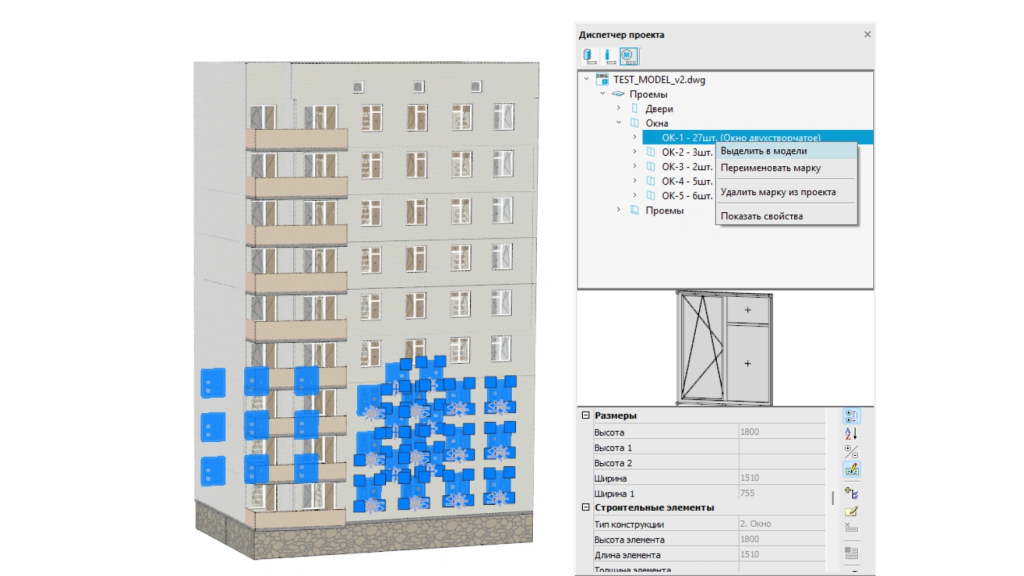

nanoCAD BIM Строительство 25: Диспетчер проекта в режиме «Марка»

Экспорт расчетного представления в формат DXF

В конфигурации «Конструкции» nanoCAD BIM Строительство 25 реализована возможность экспорта информационной модели в формат DXF в расчетном представлении. Это позволяет передавать геометрию элементов в виде аналитической модели, подготовленной для последующей обработки в расчетных комплексах.

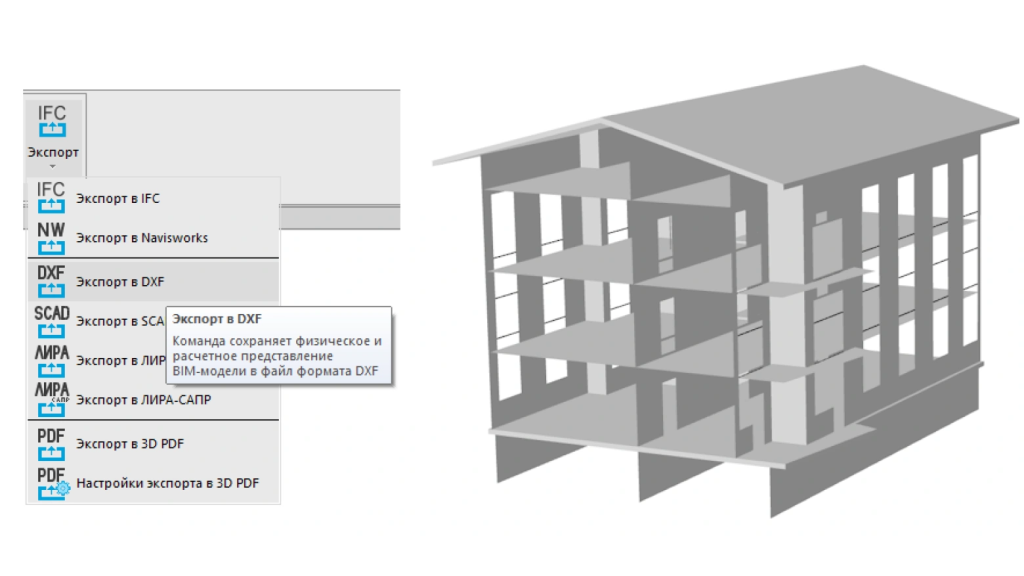

Отображение аналитической модели в nanoCAD BIM Строительство 25

Улучшенное размещение проемов

В версии nanoCAD BIM Строительство 25 улучшена технология размещения одного проема в нескольких стенах, процесс стал быстрее и проще. Достаточно использовать команду контекстного меню «Применить проем к...» и выбрать необходимые объекты типа «Стена». Обновления затронули и 2D-представление: проемы, примененные к нескольким стенам, теперь отображаются более корректно.

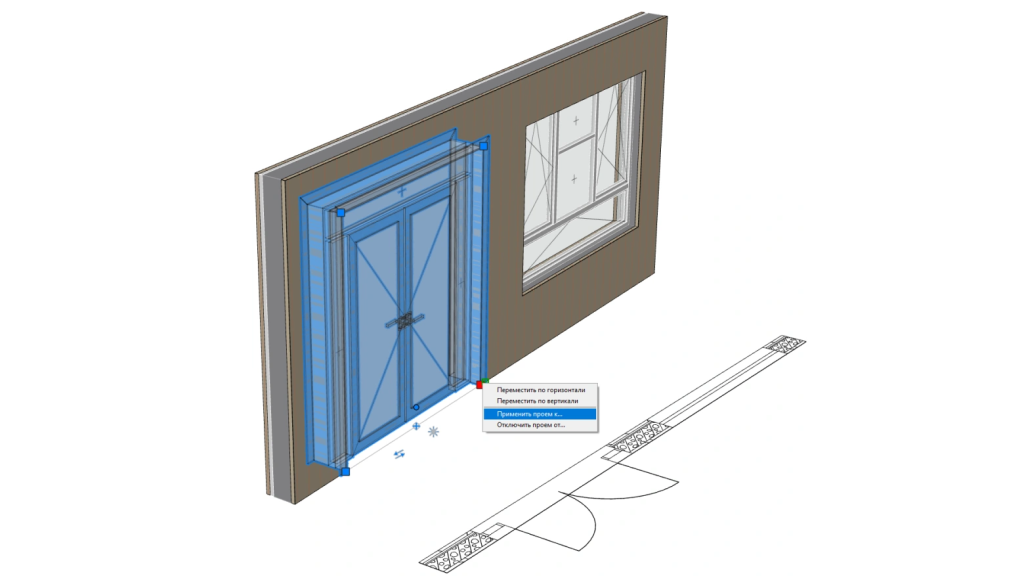

nanoCAD BIM Строительство 25: пример отображения проема, размещенного в нескольких стенах

Проверка на коллизии

В версии 25 реализована интеграция с модулем «СПДС» Платформы nanoCAD, позволяющая проверять информационную модель на коллизии без экспорта в IFC и без передачи в сторонние программы. Благодаря поддержке объектов nanoCAD BIM Строительство в модуле проверок появилась возможность создавать собственные правила, запускать автоматическую проверку и выявлять конфликты сразу в рабочем проекте.

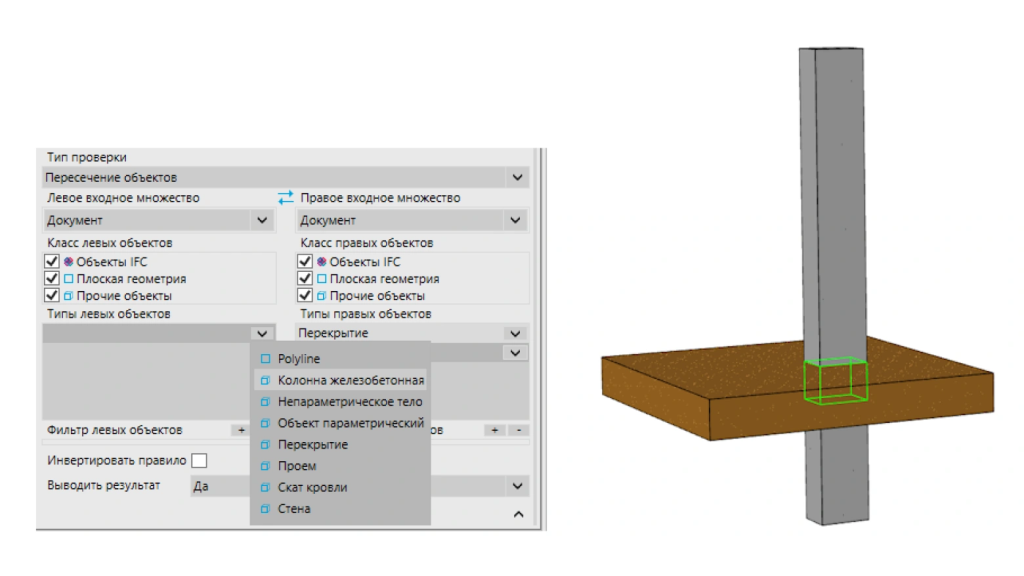

Диалоговое окно настроек типа проверки в nanoCAD BIM Строительство 25

«Ручка» для управления булевыми операциями

В nanoCAD BIM Строительство 25 появилась новая «ручка», позволяющая управлять текущими булевыми операциями. «Ручка» не только позволяет отслеживать логику формирования геометрии, но и упрощает редактирование: появилась возможность удалять все или только выбранные булевы операции, наложенные на объекты.

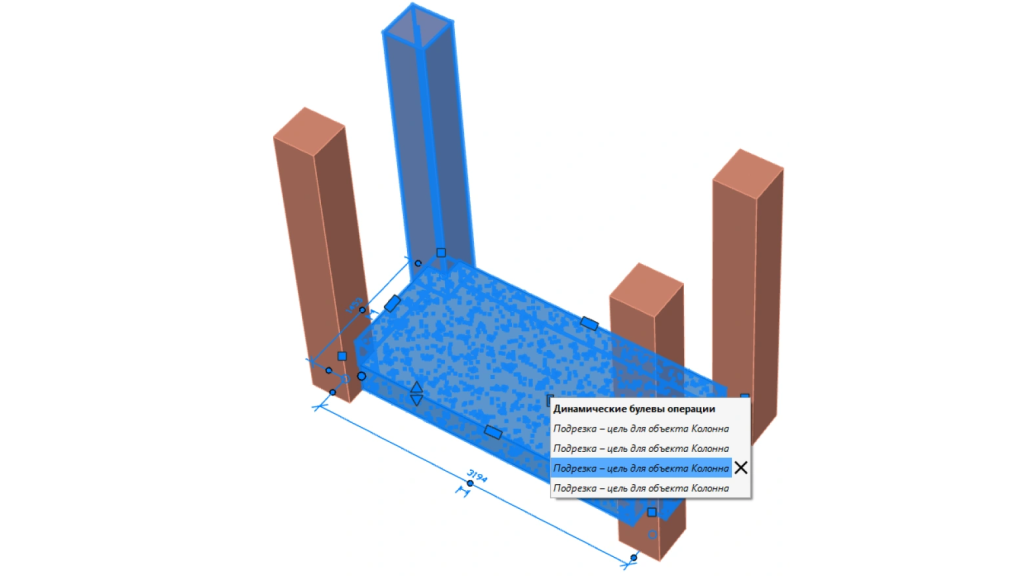

nanoCAD BIM Строительство 25: пример отображения «ручки» управления булевыми операциями

Новая команда для поиска объекта по IFC GUID

В nanoCAD BIM Строительство 25 появилась новая команда NBIM_OBJBYIFCGUID, позволяющая найти исходный объект информационной модели по его IFC GUID. Команда может использоваться в сценариях автоматизации – например, в скриптах для поиска и сопоставления объектов при интеграции через формат IFC.

Библиотека объектов

Библиотека объектов в nanoCAD BIM Строительство значительно расширена, появились новые объекты ландшафта и транспорта, ограждающие конструкции, проемы, продукция и материалы ТЕХНОНИКОЛЬ и другие объекты.

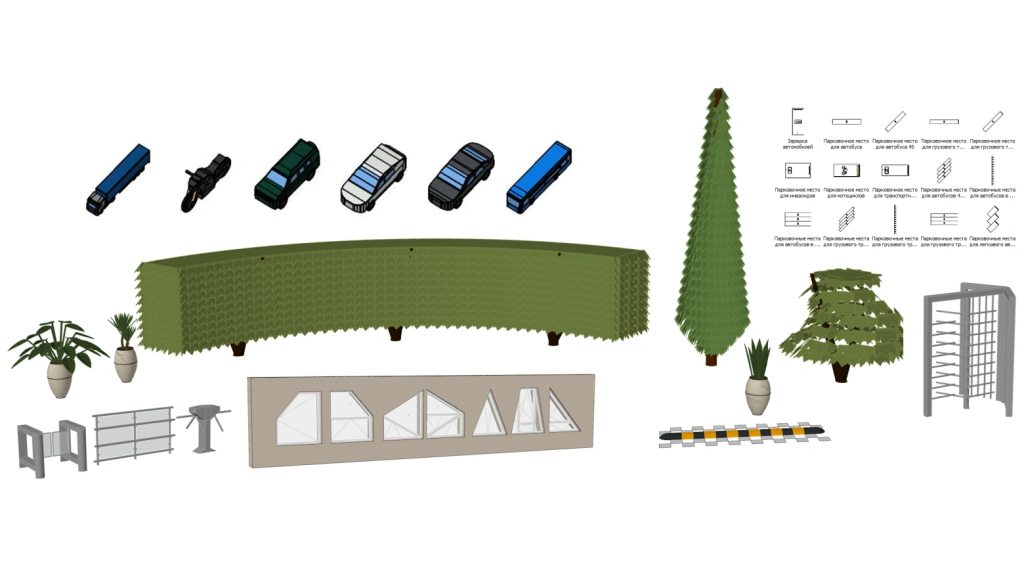

Новые объекты библиотеки в nanoCAD BIM Строительство 25

Бесплатная пробная версия

Перед принятием решения о покупке протестируйте все функции nanoCAD BIM Строительство 25 бесплатно – доступ к полному функционалу предоставляется на 30 дней.

Купить nanoCAD BIM Строительство

Политика лицензирования предусматривает приобретение постоянных или годовых лицензий в рамках трех конфигураций:

• nanoCAD BIM Строительство – для проектирования разделов КР (КМ, КЖ и КД) и АР;
• nanoCAD BIM Архитектура – для проектирования раздела АР;
• nanoCAD BIM Конструкции – для проектирования раздела КР (КМ, КЖ и КД).

Для работы требуется любая конфигурация Платформы nanoCAD.
