Новые возможности ПК STARK ES 2025

Русская Промышленная Компания – официальный партнер ЕВРОСОФТ по ПК СТАРКОН – информирует о новых возможностях ПК STARK ES 2025.

STARK ES – программный комплекс для расчета конструкций зданий и сооружений на прочность, устойчивость и колебания на основе метода конечных элементов.

Расчеты

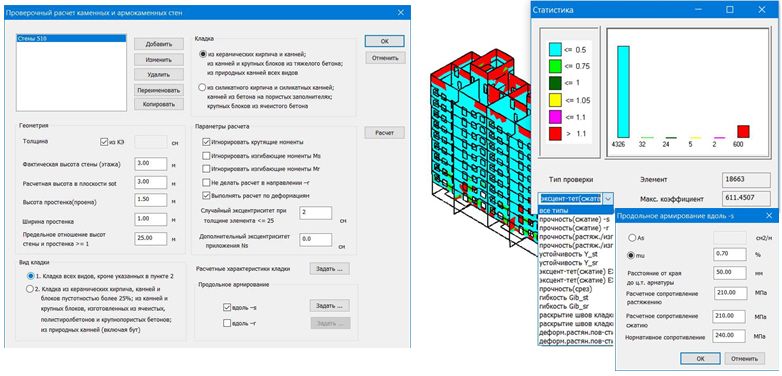

• Проверочный расчет каменных и армокаменных стен и простенков в соответствии с СП 15.13330.2020 «Каменные и армокаменные конструкции».

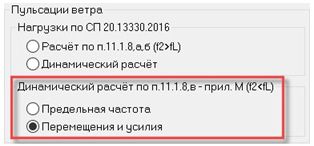

• Расчет пульсационной составляющей ветровой нагрузки по приложению М к CП 20.13330.2016 «Нагрузки и воздействия» с изм. 5.

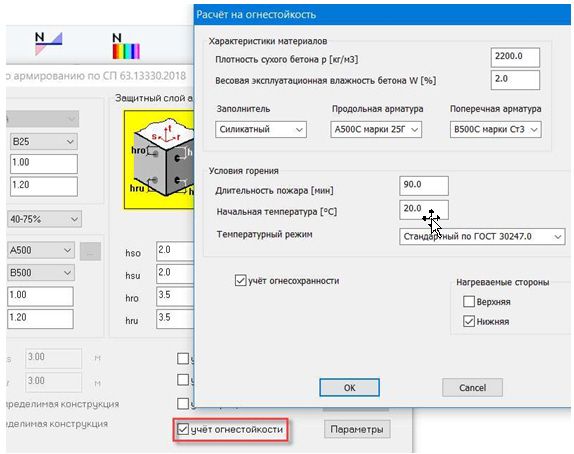

• Учет требований СП 468.1325800.2019 по огнестойкости и огнесохранности при расчете армирования железобетонных плит и стен.

• Учет изм. 1 к СП 468.1325800.2019 в модуле RCDiagra.
• Учет указаний сейсмических норм Армении СНРА 20.04-2020 по определению сейсмических нагрузок и коэффициентов динамичности.
• Учет минимальной площади сечения и минимального процента продольного армирования при расчете железобетонных плит и стен – теперь выводимая программой расчетная площадь сечения арматуры принимается не меньше, чем задано пользователем.

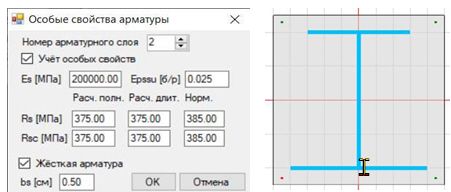

• Задание и учет разных свойств арматуры полигонального сечения в модуле RCDiagra, что дает возможность расчета бетонных элементов с наличием в сечении арматуры с разными свойствами, в т.ч. жесткой (сталежелезобетон) и неметаллической арматуры.

Пользовательский интерфейс – общие функции

• Реализованы горячие клавиши [Ctrl+N] (создать), [Ctrl+O] (открыть), [Ctrl+S] (сохранить), [Ctrl+Z] (undo), [Ctrl+Y] (redo).
• Возможность удаления исходного проекта после сохранения его копии под другим именем или в другой папке (переименование проекта).

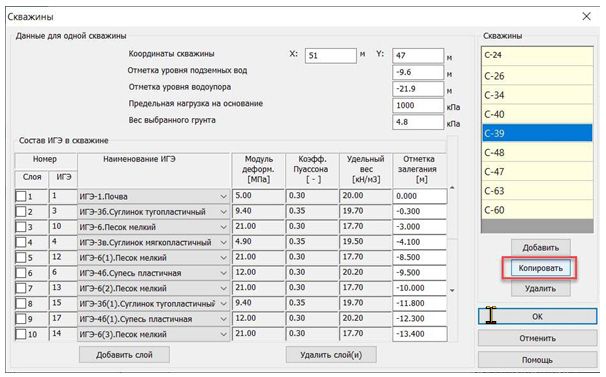

• Копирование параметров скважины.

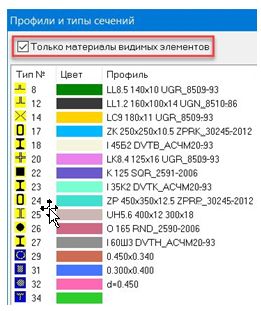

• Возможность исключения материалов, не присвоенных элементам видимого фрагмента модели, из выводимого списка при цветовом показе номеров материалов.

Пользовательский интерфейс – позиционный проект

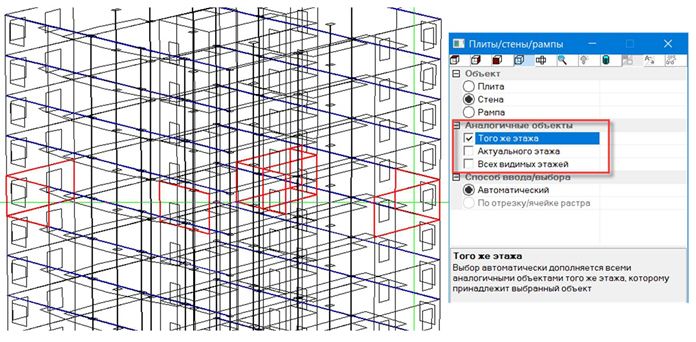

• Автоматический выбор всех аналогичных объектов данного вида (только того же этажа, только актуального этажа или всех видимых этажей) в ПОС-проекте при изменении свойств объектов (только при использовании окна «PropertyGrid»).

• Задание эксцентриситетов для областей толщин в ПОС-проекте для учета несовпадения срединных плоскостей области толщины и основного элемента.
• Функция «Позиции – Изменить этаж» для быстрой смены этажа для ряда разнотипных позиций.

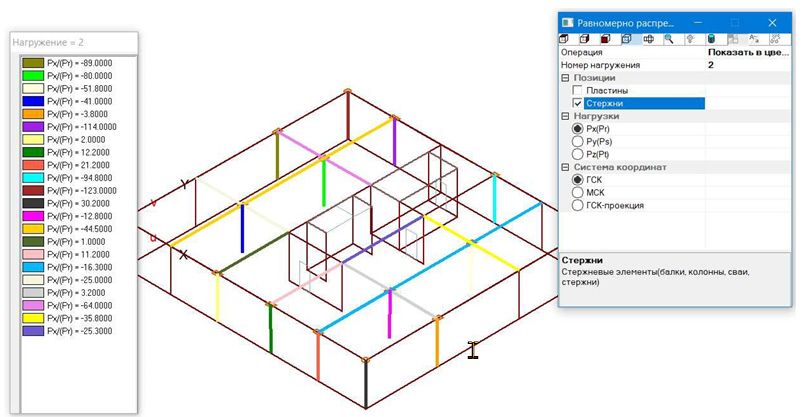

• Задание равномерно распределенных нагрузок, а также неравномерно распределенных и гололедных нагрузок, приводимых к равномерно распределенным, на позиции – плиты/стены/рампы, колонны/сваи/балки/стержни (только при использовании ленты и окна «PropertyGrid»).

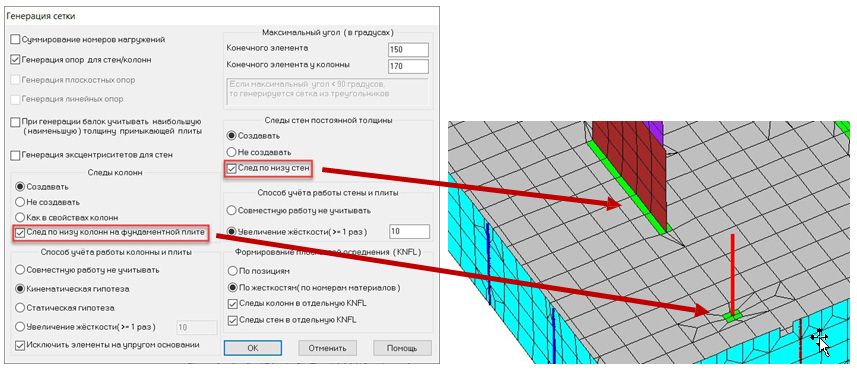

• Формирование «следов» на фундаментной плите по низу колонн и следов на всех плитах по низу стен при генерации КЭ-модели из ПОС-модели – теперь исчезла необходимость задания фиктивных колонн и стен под фундаментом для формирования «следов».

Пользовательский интерфейс – конечно-элементный проект

• Возврат к предыдущему видимому фрагменту расчетной схемы, что позволяет отменить ошибочную операцию по установке фрагмента (только при использовании окна «PropertyGrid»).
• Сохранение в файл и чтение из файла результатов расчета армирования железобетонных плит и стен, что позволяет сэкономить время при повторном выводе результатов армирования, а также просмотреть результаты расчета элементов из разных групп одновременно.
• Вывод расчетных сочетаний реакций опор в файл формата CSV для анализа и обработки в табличном редакторе (например, в MS EXCEL).
• Вывод результатов динамических расчетов во временной области в файлы формата CSV для анализа и обработки в табличном редакторе (например, в MS EXCEL).

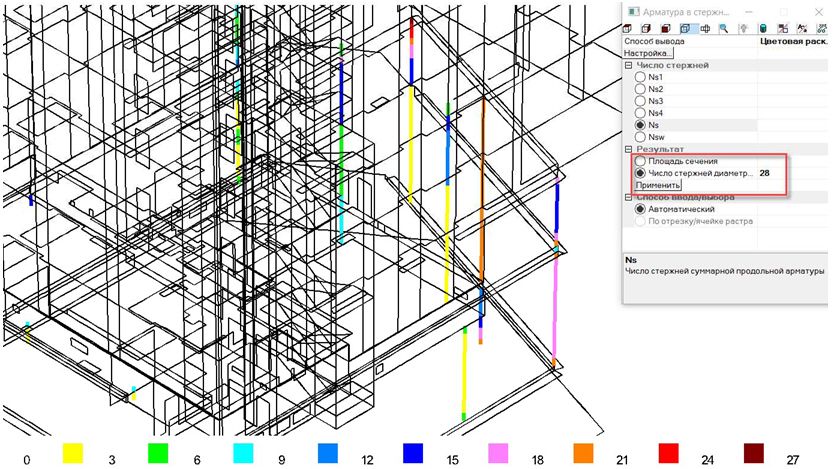

• Графический вывод требуемой арматуры в стержневых железобетонных элементах в виде числа стержней указанного диаметра (только при использовании окна «PropertyGrid»).

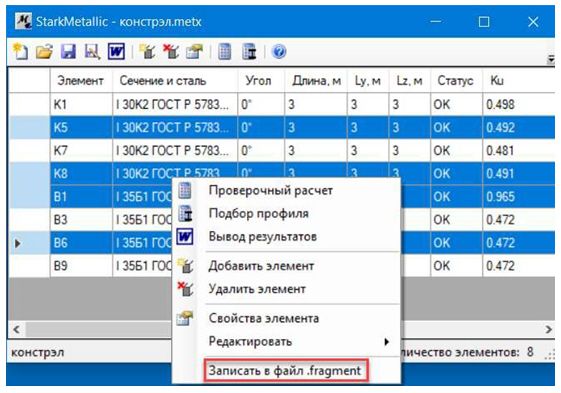

• Формирование файла .fragment из выбранного списка конструктивных стальных элементов в модуле StarkMetallic для их отображения в графическом окне STARK ES.

• Возможность добавления на панель инструментов кнопок «Показать 3D-элементы», «Скрыть 3D- элементы», «Вернуть фрагмент».
• Копирование результатов расчета при сохранении FEA-проекта в другой папке.
