КОМПАС-Строитель

КОМПАС-Строитель – система автоматизированного проектирования для строительства. Гибкость настройки системы позволяет выполнить различные задачи пользователя, связанные с выпуском документации. А поддержка распространенных форматов DXF/DWG дает возможность организовывать эффективный обмен данными с другими чертежно-графическими системами.

КОМПАС-Строитель предназначен для проектировщиков, конструкторов, архитекторов, инженеров, а так же для руководителей проектов в различных отраслях: промышленном и гражданском строительстве, энергетике, проектировании систем жизнеобеспечения и объектов инфраструктуры.

Программный продукт полезен:

• проектировщику для создания рабочих чертежей,
• инженеру для оформления чертежей, выполнения деталировки, размещения пояснений и проверки точности,
• предприятию при переходе с дорогой зарубежной системы,
• предприятию для повышения качества и стандартизации выпускаемой проектной документации.

КОМПАС-Строитель позволит организациям повысить качество выпускаемой документации и при этом избежать значительных затрат.

Какие задачи решает этот продукт?

Создание рабочей документации (чертежи, схемы, расчетно-пояснительные записки) с поддержкой высокой скорости работы. Программа автоматизирует рутинные операции по созданию и оформлению документации согласно стандартам СПДС.

Комплекс решаемых задач:

• объектное проектирование планов и разрезов зданий и сооружений;
• создание фрагментов (узлов строительных конструкций);
• создание расчетно-пояснительных записок, технических требований и прочих инженерных документов;
• оперативная проверка документов;
• быстрое оформление выпуск проектной и рабочей документации по требованиям СПДС.

Возможности КОМПАС-Строитель позволяют работать с чертежами, созданными в других CAD-системах. Корректная обработка форматов DXF/DWG и поддержка старых версий этих форматов обеспечит комфортную работу с уже существующими файлами.

Состав КОМПАС-Строитель:

• чертежно-графический редактор;
• инженерно-текстовый редактор;
• архитектура АС/АР;
• СПДС-помощник;
• каталог строительных элементов;
• проверка документации и сервисные инструменты.

КОМПАС-Строитель использует форматы файлов КОМПАС-3D: CDW, FRW, KDW. При этом он отлично понимает (читает и записывает) форматы DXF/DWG. АСКОН, как и многие разработчики САПР, является членом Open Design Alliance (opendwg). Благодаря такому подходу обеспечена совместная работа разных систем.

В стандартной настройке проработан интерфейс (классический стиль КОМПАС), в котором сосредоточены все наиболее востребованные команды. Так же создан специальный профиль, адаптирующий интерфейс программы под стандарты, наиболее привычные пользователям других CAD-систем.

По специальной программе TRADE IN можно обменять любую лицензионную САПР на КОМПАС-Строитель!

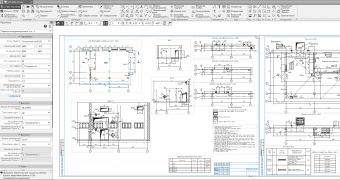

Чертежно-графический редактор

По своему функционалу близок к КОМПАС-График — мы взяли из него многие необходимые и полезные инструменты, достаточные для качественного строительного черчения:

• разнообразные способы построения графических примитивов;
• средства создания параметрических элементов;
• любые стили линий, штриховок, текстов;
• встроенный табличный редактор;
• работа с многолистовым чертежом;
• возможность коллективной работы над чертежом (команда — Изображение из вида другого чертежа) и многое другое.

Инженерный текстовый редактор

Является частью системы и помогает создавать различные инженерные документы: расчетно-пояснительные записки, технические требования, описания и прочее. Работает в виде отдельного документа для создания пояснительных записок с оформлением по ГОСТ, а так же с текстом в чертеже.

Инструменты редактора позволяют размещать в тексте различные объекты: таблицы, шаблоны, специальные символы, фрагменты чертежей и растровые объекты, ссылки и многое другое. Осуществляется проверка орфографии на разных языках.

Архитектура: АС/АР

В состав системы входит специализированное приложение с инструментами для объектного проектирования.

Предоставляет возможность вычерчивать планы и разрезы зданий и сооружений, используя простые инструменты и объекты: стены, проемы, колонны, лестницы и другие. Позволяет максимально быстро создать строительную подоснову для проектирования внутренних инженерных систем и сетей.

Конструкции стены могут иметь различную форму, стиль (одно- и многослойные), тип (несущая стена или перегородка) и сопряжение любой сложности стыков и соединений. Специализированные инструменты позволяют выполнить групповое изменение свойств объектов, расчет площади помещений, создать экспликацию этажа.

Приложение содержит каталог строительных элементов для внешнего и внутреннего оформления проекта.

Каталог строительных элементов

Содержит структурированный набор типовых элементов для разных разделов проекта: сортамент металлопроката, железобетонные и деревянные конструкции, элементы систем жизнеобеспечения, узлы строительных конструкций, УГО и многое другое.

Удобные фильтры каталога помогают производить выборку элементов по критериям с интерактивной сменой выбранного элемента.

Предусмотрена возможность создания собственных строительных элементов и добавления их в каталог для хранения. Количество добавляемых элементов не ограничено. Функционал позволяет не просто создавать, сохранять и применять новые элементы в проектах, но и обмениваться ими с коллегами.

Каталог: Эвакуационные планы элементов

Каталог предназначен для разработки и оформления планов эвакуации в соответствии с требованиями ГОСТ Р 12.2.143-2002.

План эвакуации разрабатывается и оформляется на основе этажных (секционных) планов зданий и сооружений.

Каталог содержит следующие разделы:

• Знаки безопасности ГОСТ Р 12.4.026-2001
• УГО: средств пожаротушения, маршрутов и направления эвакуации;
• Шаблоны планов эвакуации.

СПДС-Помощник

Инструменты оформления по СПДС ориентированы на ускорение оформления документации для строительства в соответствии с требованиями ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации». Расширяют функции системной панели инструментов Обозначения и ориентированы на ускорение оформления документации в соответствии с отечественными нормативами.

Инструменты приложения:

• сетки координационных осей;
• выносной элемент;
• автоматический массив отметок уровня;
• линия-выноска многослойной конструкции;
• выносной фрагмент и другое.

Проверка документации

Приложение позволяет проверять документы (чертежи, фрагменты) на наличие ошибок при их оформлении:

• перекрещивающиеся или наложенные друг на друга отрезки, окружности, дуги;
• размерные линии, пересекающие основные линии чертежа;
• незамкнутость контуров и другое.

Сервисные инструменты

Приложение расширяет набор стандартных операций и собраны в специальную панель:

• выравнивание объектов,
• расчет МЦХ профиля,
• аппроксимация контура и кривой,
• проверка объектов,
• поиск и замена текста, другое.

Хотите использовать 3D?

КОМПАС-Строитель — специализированный инструмент для выпуска рабочей документации.
Однако КОМПАС-3D является комплексным продуктом и предоставляет более широкие возможности.

С КОМПАС-3D возможно:

• создавать трехмерные модели;
• автоматически генерировать трехмерные модели по чертежам (технология MinD);
• подключать специализированные приложения и каталоги;
• автоматически создавать спецификации;
• интегрироваться с системами управления проектными данными, в частности с системой Pilot-ICE.

Перспективы для пользователей КОМПАС-Строитель

Реализуя эффективное и экономичное инвестирование в информационные технологии сейчас, предприятия-пользователи получают хорошую возможность продолжить путь к комплексной автоматизации. В дальнейшем возможен легкий переход на КОМПАС-3D или КОМПАС-График и выбор специализированных приложений для более эффективной работы.

КОМПАС-Строитель предназначен для использования на персональных компьютерах, работающих под управлением русскоязычных (локализованных) либо корректно русифицированных 64-разрядных версий операционных систем, обновленных до актуального состояния:

• MS Windows 11,
• MS Windows 10,
• MS Windows 8.1,
• MS Windows 7 SP1 (поддержка ограничена)
