AutoNest
AutoNest - это мощный инструмент нестинга деталей с учетом их реальной формы, включающий ряд разносторонних методов для наилучшей автоматической или ручной раскладки. За несколько минут AutoNest представит комплексное и эффективное решение для деталей, с учетом особенностей их формы и ваших предпочтений. Детали могут быть спроектированы в cncKad, или импортированы из других программ в форматах DXF, DWG и т.д.
Импортируя детали, вы можете проверить и исправить их геометрию, затем обработать их единым пакетом в соответствии с типом станка. AutoNest автоматически размещает детали на листе в соответствии с видом и толщиной материала. Возможна также раскладка деталей вручную. Такие опции как избежание наложений, контроль остатков материала и встроенные предупреждения помогают получить максимально эффективные решения нестинга.
Генерируйте управляющие программы, выполняйте графическую симуляцию, создавайте детальные отчеты и отправляйте заказ/партию в производство.
AutoNest эффективно использует листовой материал, сберегая время и деньги. Многообразие возможностей AutoNest включает:
- импорт дневных заданий из программ по ресурсному планированию (ERP/MRP);
- автоматическое создание DXF-файлов для УП (Дневное задание);
- сложная форма или прямоугольная раскладка для оптимального нестинга;
- создание раскладок на различных материалах;
- создание решений на различных листах;
- заполнение отверстий мелкими деталями;
- совмещенный раскрой для уменьшения расхода материала и времени обработки;
- использование остатков материала;
- интерактивная раскладка вручную;
- оценка стоимости работ;
- создание детальных отчетов.
Дневное задание
Дневное задание позволяет обрабатывать пакеты файлов DFT, DXF, DWG и других CAD-форматов.
С помощью Дневного задания возможно с легкостью обрабатывать одновременно множество файлов.
Дневное задание позволяет несколькими щелчками мыши обрабатывать пакеты файлов, созданных как в cncKad, так и файлов DXF, DWG и других CAD-форматов, включая исправление геометрии (замыкание открытых контуров), непосредственно обработку (резку и/или штамповку), автоматическую раскладку, генерацию УП, создание отчетов и отправку готовых листов в производство (обновление баз данных и Мониторинг работ).
AutoNest автоматически обновляет детали, импортируемые из cncKad, отражая изменения их геометрии и обработки.
AutoNest позволяет загрузку заданий, созданных в ERP/MRP-системах или Excel, импортируя файлы значений, разделенных запятыми (CSV).
Полностью автоматизированная раскладка
Полностью автоматизированная раскладка предусматривает различные методы нестинга, от прямоугольного до усовершенствованного нестинга сложных форм.
AutoNest — мощный инструмент нестинга деталей, предлагающий полный спектр различных методов автоматической и ручной раскладки для нахождения наилучшего из возможных решений — от прямоугольного нестинга до усовершенствованного нестинга сложных форм.
AutoNest предлагает эффективные решения нестинга, поворачивая и переворачивая детали, группируя детали и затем размещая группы, размещая детали с учетом ограничений револьвера станка, приоритета деталей, размеров листа или остатков листа, направления, и обеспечивая минимальное возможное количество субраскладок.
Опции автоматической раскладки:
- прямоугольная;
- стандартная раскладка Сложных Форм;
- усовершенствованная раскладка Сложных Форм в AutoNest Pro.

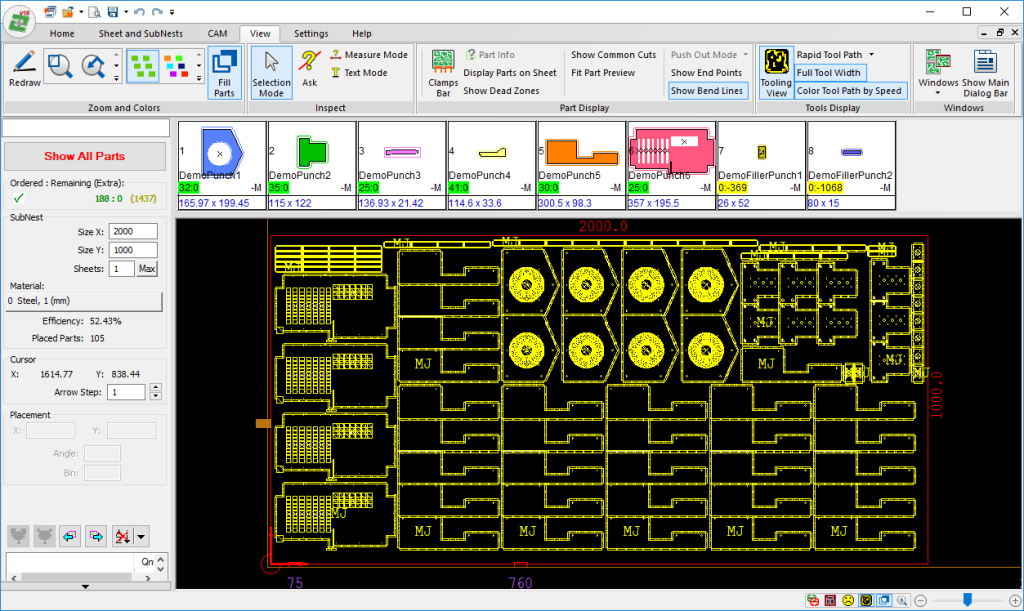

Обработка
В AutoNest доступны большинство функций cncKad по редактированию CAM . Вы можете менять подобранные инструменты и редактировать обработку всей раскладки или отдельных деталей.
Редактирование CAM включает Интеллектуальную резку: используя эту мощную функцию, AutoNest определяет сторону и угол подхода к детали, а также применяет перемычки.
AutoNest может отображать обработку и расположение деталей на листе в различных вариантах.
Редактирование CAM
Вы можете управлять обработкой непосредственно в AutoNest.
Для координатно-пробивных прессов:
- Редактировать инструменты.
- Редактировать перемычки.
- Задавать настройки револьвера.
- Менять очередность обработки.
- Редактировать высечку с помощью перетаскивания.
- Добавлять функции инструментов.
- Управлять выгрузкой: изменение позиции выгружающего инструмента.
- Редактировать и удалять CAM.
Изменение очередности обработки
Для режущих станков:
- Редактировать параметры входа.
- Редактировать и удалять CAM.
- Менять очередность обработки.
- Применять интеллектуальную резку.
- Добавлять/редактировать/удалять/перемещать перемычки.
Слои CAM
Один файл может содержать параметры обработки для различных станков и различных улов. Эти CAM-слои (слои обработки) могут включать выталкивание, перемычки (MJ/WJ), выгрузку, обрезку остатков, отрезание неиспользуемой части листа и т.д. Это позволяет менять технологию обработки деталей или тип станка, например, переходить от штамповки к лазерной резке.
Данная опция позволяет размещать слои под разными углами и создавать коды УП для Ваших координатно-пробивных штампов/режущих/комбинированных станков. Если Вы меняете геометрию детали, параметры инструментов или настройки станков, cncKad обновляет обработку для всех слоев. Также возможно редактирование отдельных CAM-слоев без применения изменений ко всем CAM.

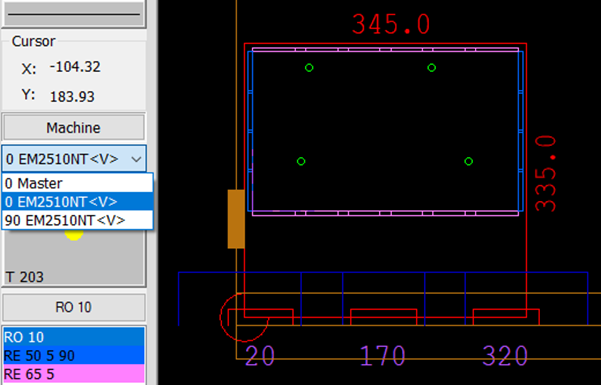

При импорте модели, содержащей CAM-слои, AutoNest автоматически выбирает нужный слой. Наприметр, если деталь расположена под углом 90°, для обработки используется слой 90°; если деталь расположена под углом 180°, также применяется соответствующий слой.
При импорте моделей Вы добавляете CAM-слои в AutoNest к дневному заданию, ко всем деталям заказа.
CAM-слои для разных станков или обработки под разным углом

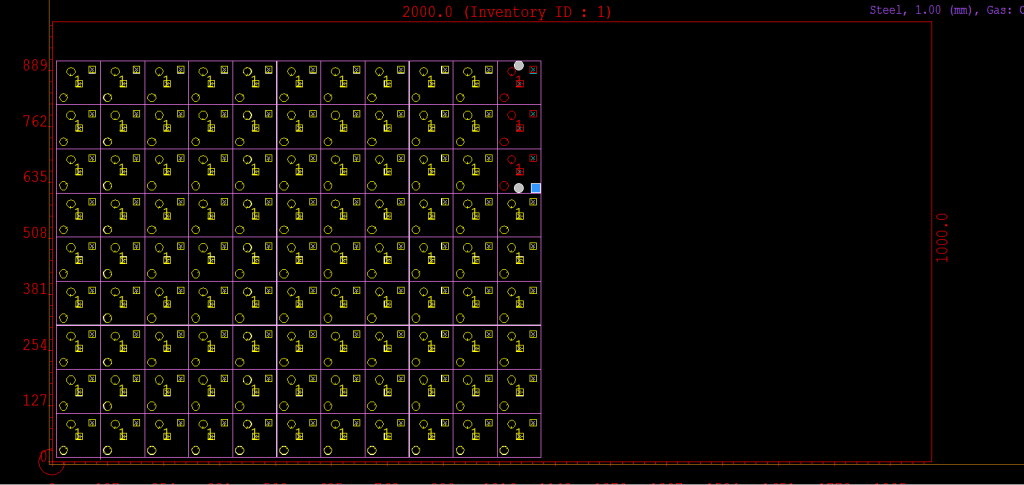

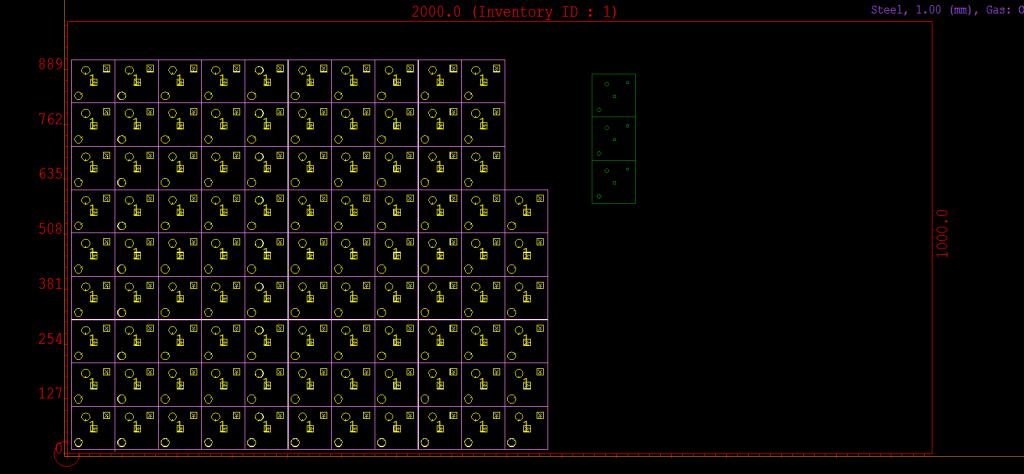

Динамический совмещенный раскрой
AutoNest автоматически размещает детали таким образом, что их соприкасающиеся края обрабатываются одновременно, сберегая тем самым материал, машинное время, рабочий газ и электроэнергию, равно как и снижая износ инструмента.
AutoNest рассчитывает и показывает общие разрезы автоматически каждый раз, когда Вы вручную перемещаете деталь на листе или добавляете новую деталь.
Динамические общие разрезы восстанавливаются автоматически при изменении местоположения детали на листе.
После определения местоположения детали на листе AutoNest автоматически создает новые общие разрезы.

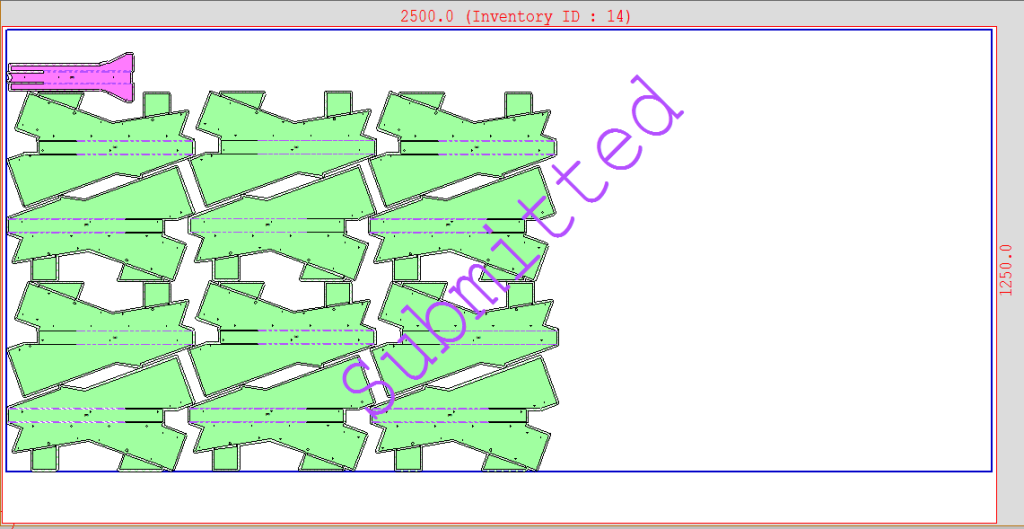

Управление остатками
Функция управления остатками позволяет сохранять частично использованные листы для последующих раскладок.
При запуске автоматической раскладки AutoNest позволяет управлять неиспользованной частью листа, таким образом, она не идет в отходы.
При выполнении новой расладки AutoNest размещает детали на неиспользованной части листа, тем самым максимизируя эффективность расхода материала.

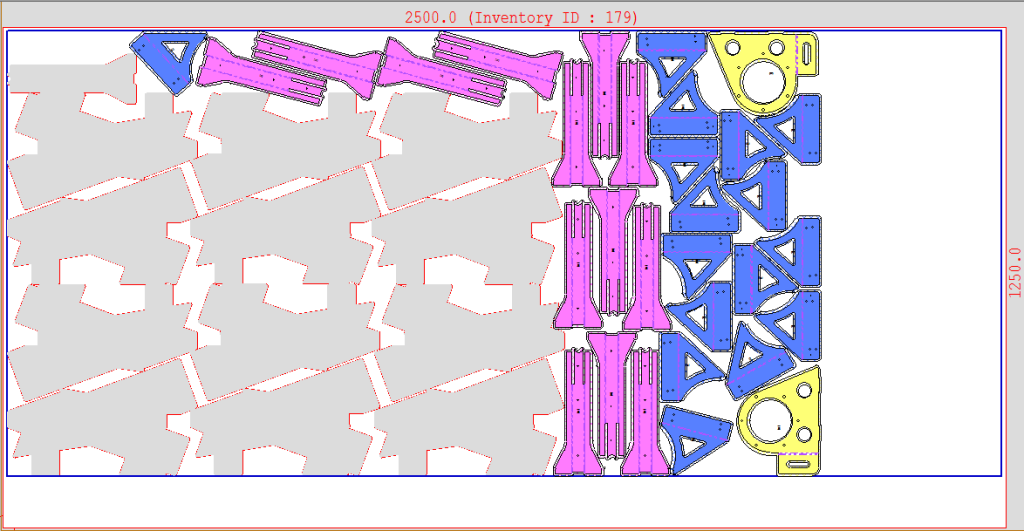

Использованная часть листа обозначена серым

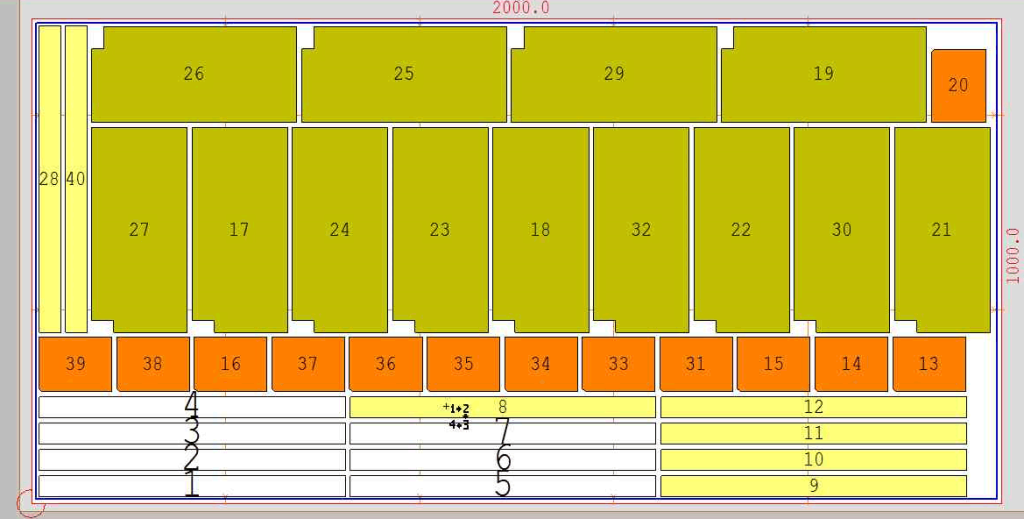

Раскладки на различных листах
Раскладки на различных листах могут создаваться для листов различных размеров. AutoNest выбирает листы автоматически для достижения наибольшей эффективности и минимизации количества субраскладок.
Одно решение нестинга может содержать множество копий листов с аналогичными субраскладками.
AutoNest может создавать субраскладки для листов различных размеров. Приложение автоматически выбирает из базы данных наиболее подходящие листы для минимизации количества субраскладок.
Раскладки на различных материалах
Детали из различных материалов сортируются автоматически и размещаются на соответствующих листах.
Одно решение нестинга может содержать несколько субраскладок на различных материалах различной толщины. AutoNest автоматически размещает детали из одной партии, но из различных материалов и/или различной толщины на подходящих листах.
Ручная раскладка
Ручная раскладка AutoNest позволяет интерактивно размещать детали.
AutoNest позволяет размещать отдельные детали и их группы интерактивно. Вы полностью контролируете процесс раскладки, перемещая, вращая, переворачивая, выравнивая, выстраивая и группируя детали.
AutoNest ведет к наилучшему решению раскладки:
- предупреждая о возможном столкновении с обрезками;
- предупреждая о наложении одной детали на другую;
- обходя предварительно заданную зону зажима.
Раскладка с учетом ограничений револьвера станка
AutoNest размещает детали в Субраскладках, базируясь на ограничениях используемого револьвера станка.
Функция раскладки с учетом с ограничений револьвера координатно-пробивного станка помогает избежать излишних смен инструмента.
AutoNest размещает детали на листах, минимизируя количество смен инструмента в револьвере станка. Решение раскладки базируется на ограничениях (количество станций, их размеры, авто-индекс) используемого револьвера.

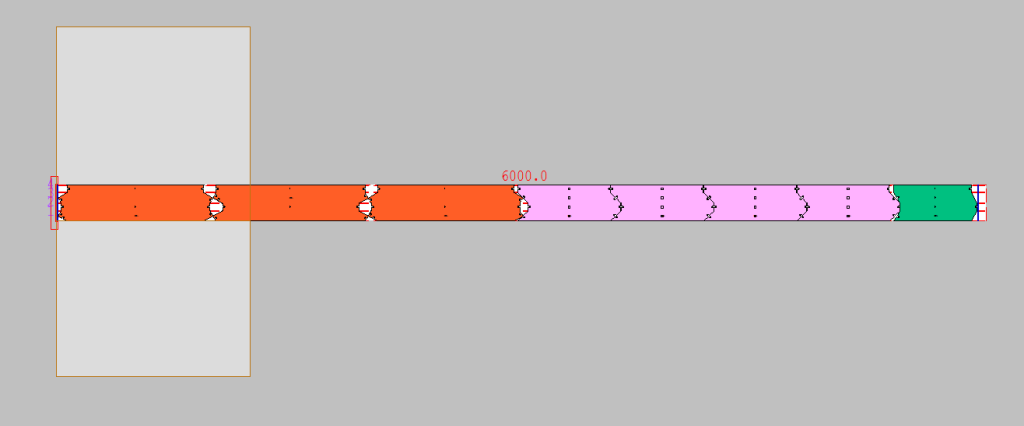

Трубы
AutoNest позволяет с легкостью выполнять раскладку труб.
Модели деталей из труб могут быть импортированы непосредственно из cncKad и MTube, или CAD-программ (SOLIDWORKS, Solid Edge, PTC Creo и Autodesk Inventor) через CAD Link. Они могут быть пакетно обработаны с помощью Дневного Задания, и в AutoNest Pro может быть произведена их автоматическая раскладка. Автоматический процесс распознает различные виды профилей, материал, толщину, и производит раскладку, поворачивая и переворачивая детали для достижения наиболее эффективного результата. Вы создаете УП для раскладки деталей и можете просмотреть ее в отчете о раскладке.

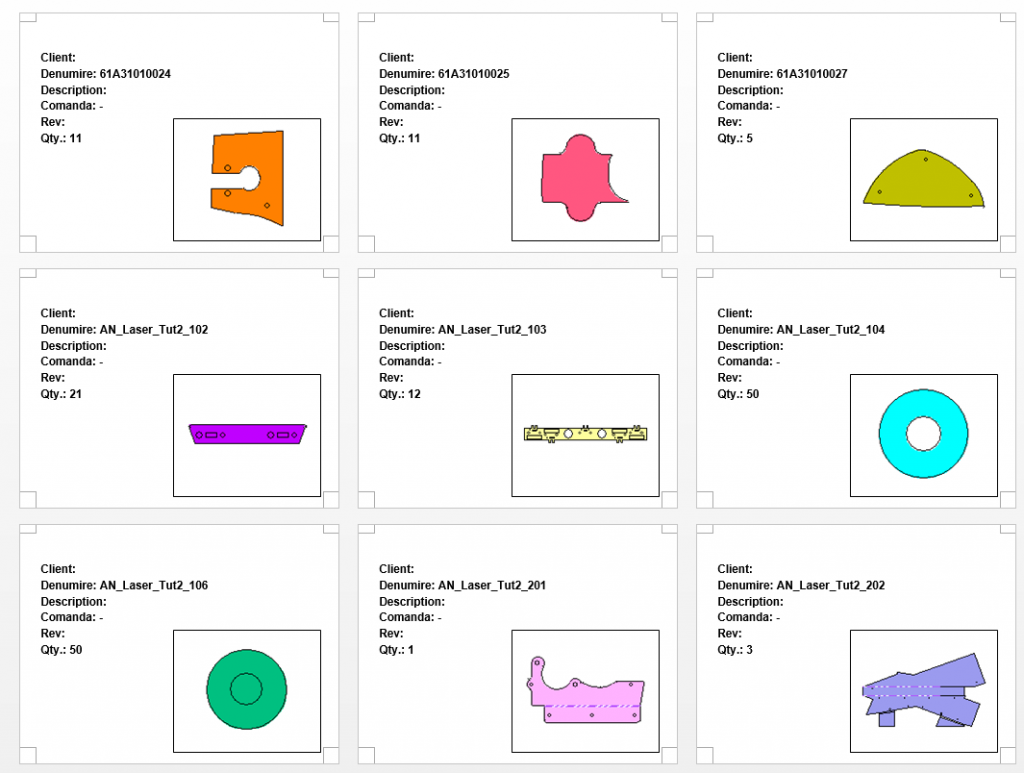

Отчеты
Детальные отчеты AutoNest включают все необходимые производственные сведения для отдельной субраскладки или целого заказа.
Отчеты AutoNest могут создаваться в форматах DOC, XLS, XLSX, RPT и TXT. Вы можете свободно их редактировать, добавляя параметры, данные и графику, например, логотип.
Шаблоны отчетов полностью адаптируемы к индивидуальным требованиям, возможно отображение практически любого элемента детали или станка.
Типы отчетов AutoNest:
- Отчет о заказе / субраскладке
- Отчет со штрихкодом
- Отчет-ярлык
- Простой текстовый отчет для ERP/PDM интеграции
Характеристики
Тип развертывания / Тип лицензии | локальная / сетевая |
Срок лицензии / Срок действия контракта | постоянная |
Тип поставки | новая |
Производитель | METALIX |
