MTube

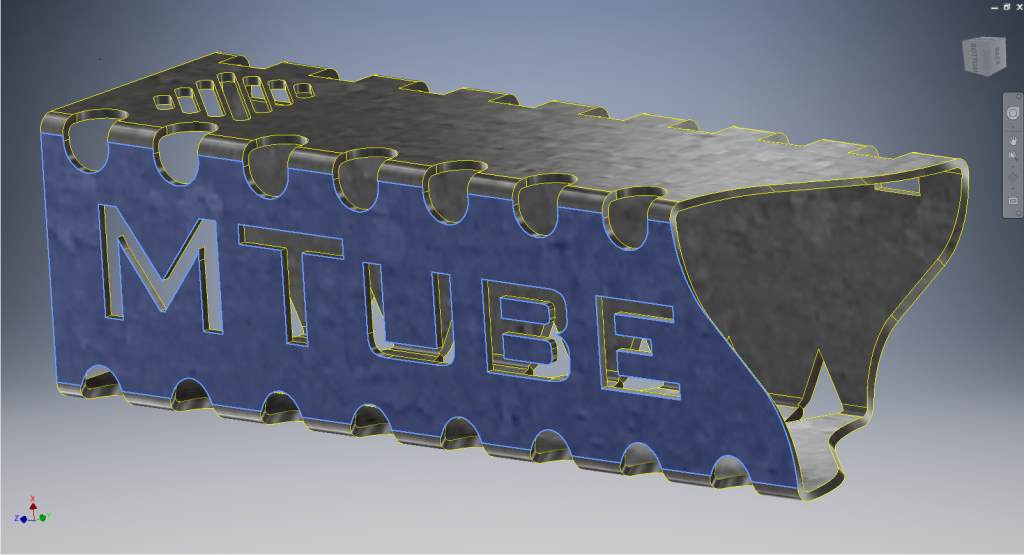

MTube - простое и интуитивно понятное приложение 3D моделирования труб, позволяющее с легкостью создавать трехмерные трубчатые профили.
Наряду с моделированием труб, MTube позволяет импортировать CAD-файлы, в том числе сборки, без необходимости установки дополнительного программного обеспечения. Возможен импорт моделей как труб, так и листовых деталей, из таких программ, как Autodesk Inventor®, SOLIDWORKS®, PTC Creo ®, Solid Edge®, Parasolid, в форматах IGES, JT, NX, SAT, STEP, STL и других.
Трубы и сборки могут передаваться в cncKad, листовые детали — в cncKad и MBend для дальнейшей обработки.
Еще одна особенность MTube — возможность создавать вырезы для гибки в прямоугольных трубчатых профилях.

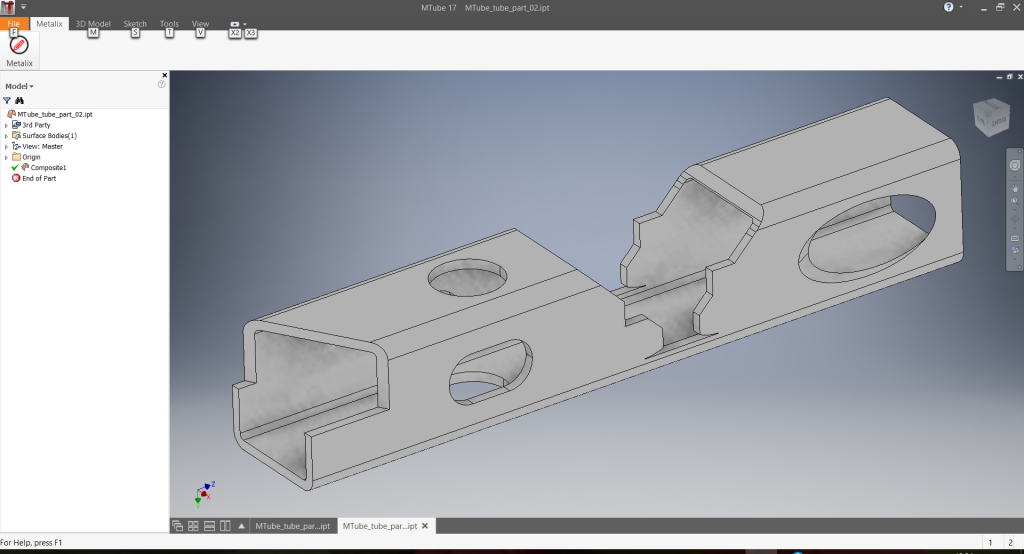

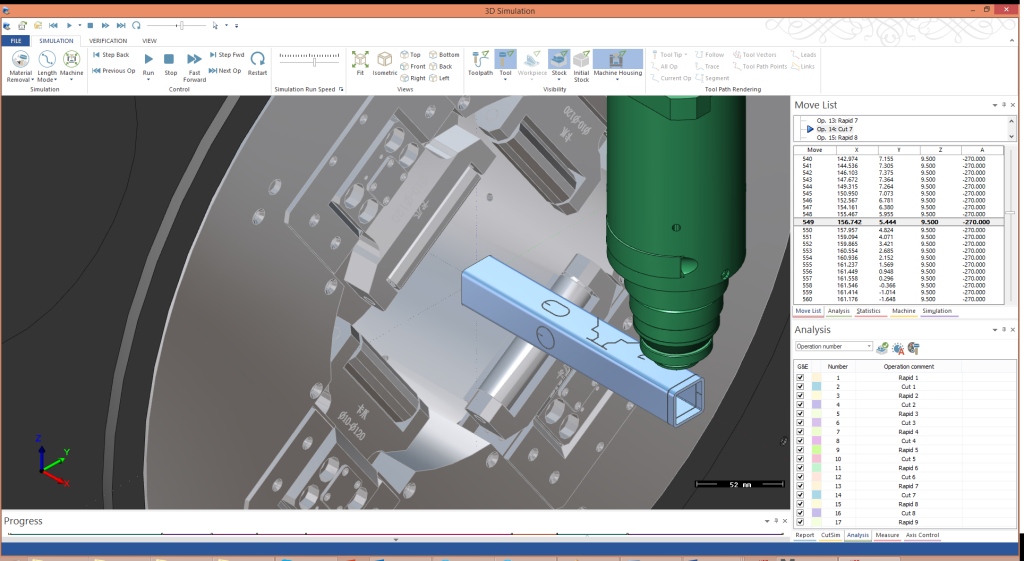

Проектирование труб
Приложение MTube от Metalix — программа 3D-дизайна труб для простого создания трехмерных моделей труб.

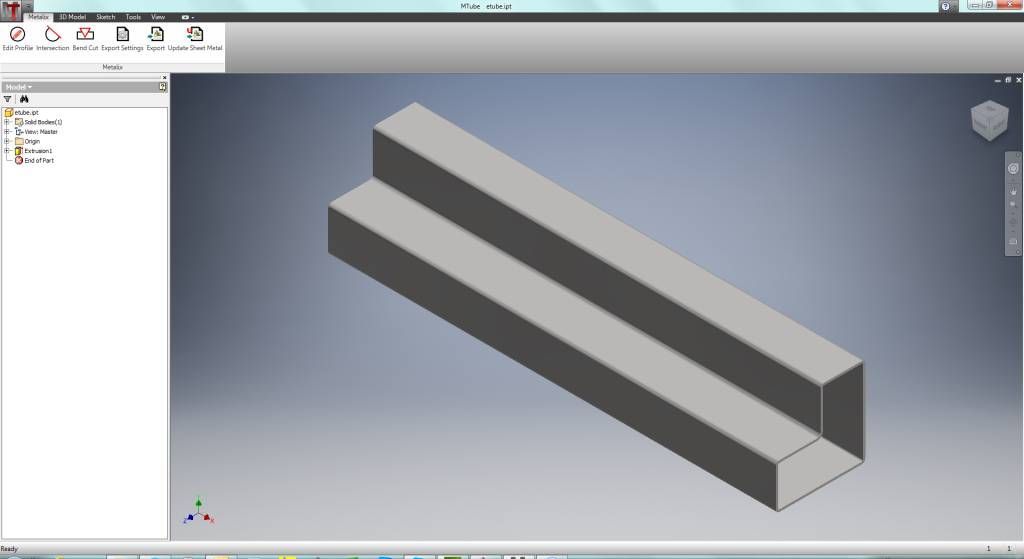

С помощью MTube можно проектировать практически любые типы труб: круглого, прямоугольного, овального сечения; со скругленными углами, угловые, канальные, а также пользовательские детали из труб прямоугольного сечения.
В процессе проектирования трубы смотрите на изменения, отображаемые графически в трех измерениях.

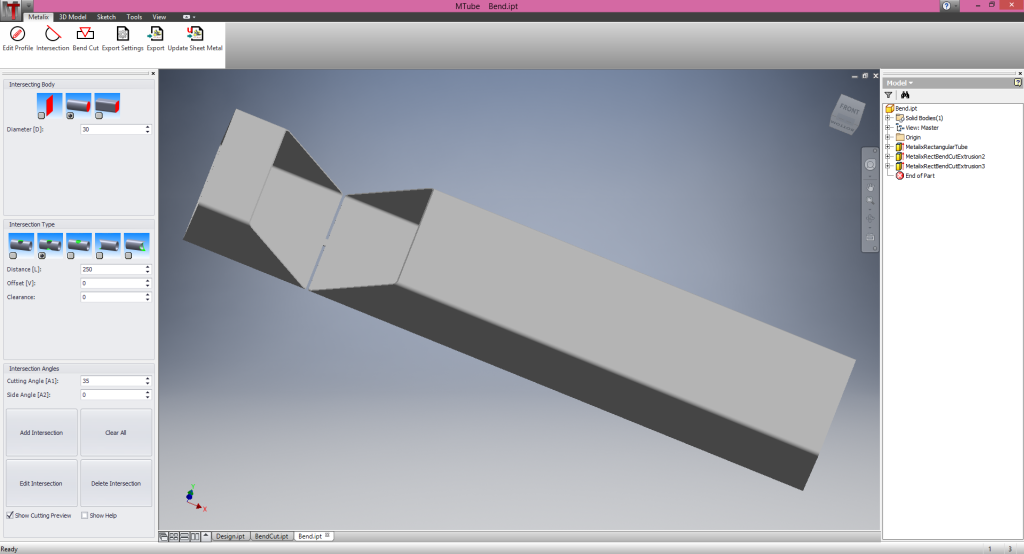

Вырезы для последующей гибки

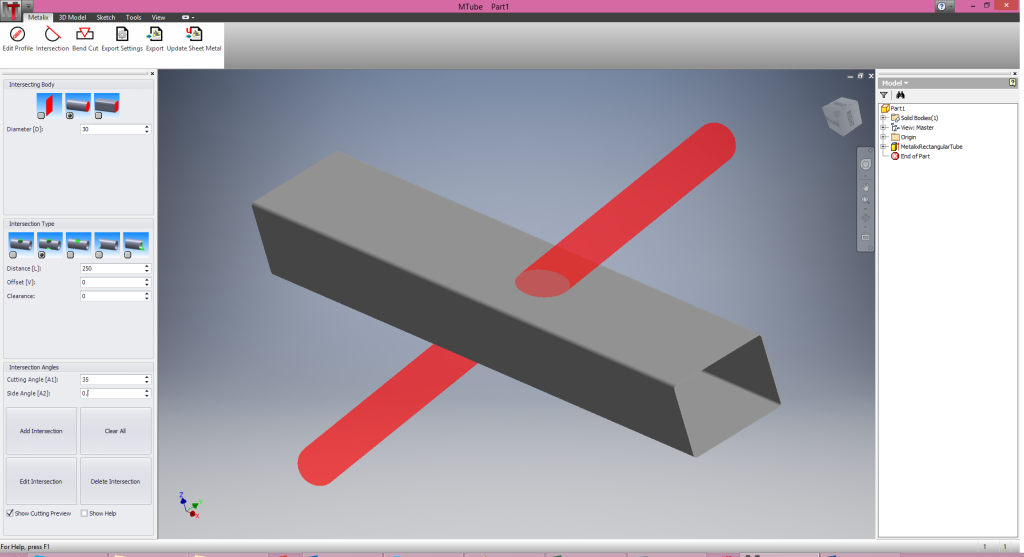

MTube позволяет быстро создать вырез в трубе прямоугольного сечения для ее последующей гибки.
Вырезы в трубах прямоугольного сечения позволяют впоследствии сгибать произведенные трубы, спроектированные в MTube.
Вы можете определить направление резки (влево или вверх), угол изгиба и длину, а также задать длину перемычек.

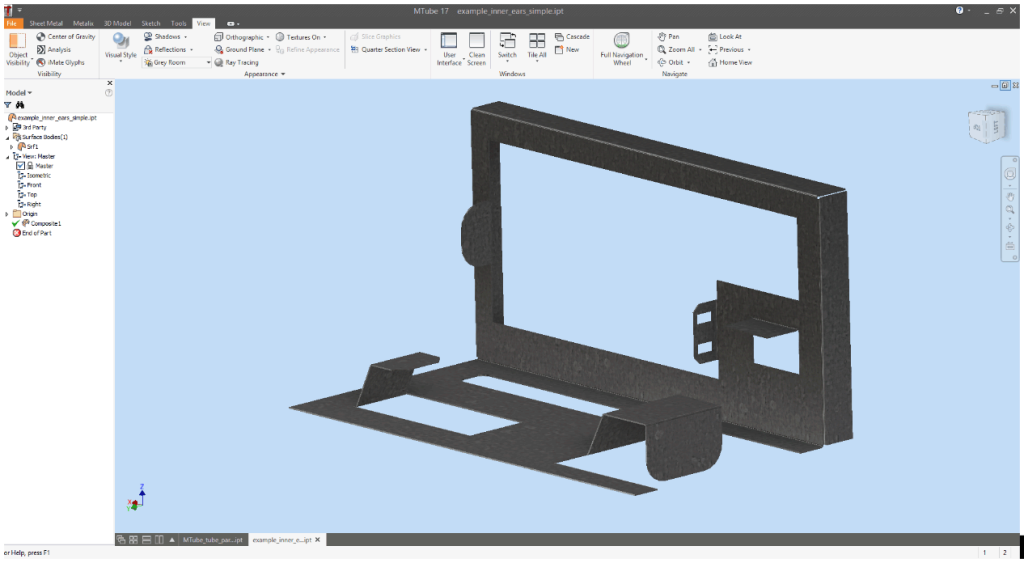

Импорт труб
Metalix обеспечивает возможность импорта труб промышленных стандартов в MTube.
Функция импорта труб промышленных стандартов позволяет импорт 3D-профилей из CAD-пакетов, таких как Solid Edge®, SOLIDWORKS®, Autodesk® Inventor®, Catia и PTC Creo®, а также из CAD-форматов, как IGES, Parasolid, STEP и SAT.
Эта функция полезна для заказчиков, не имеющих доступа к CAM-ПО, необходимому для обработки моделей, поставляемых внешними поставщиками.
3D-экспорт
Опция «3D-экспорт» позволяет с легкостью передавать файлы из MTube в cncKad и MBend.

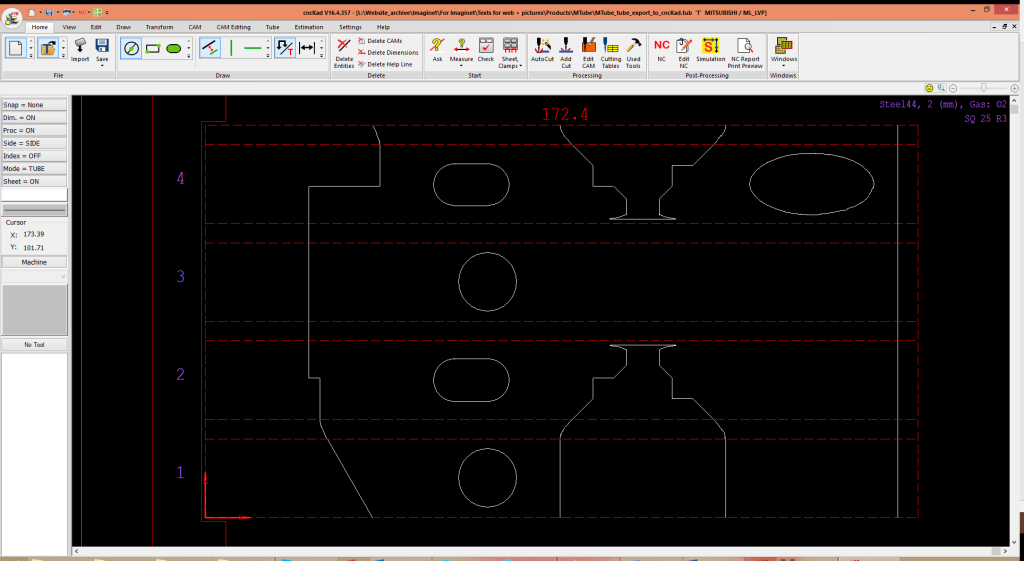

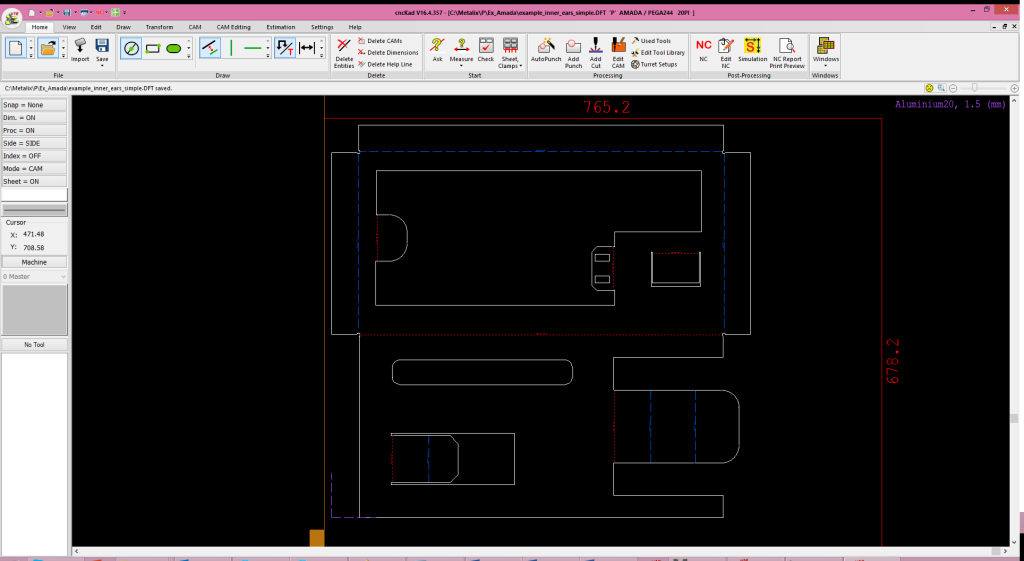

Передача труб из MTube в cncKad
Вы можете передавать трубы из MTube в cncKad.
Затем Вы можете резать импортированные трубы и обрабатывать их с использованием всех возможностей приложения cncKad.

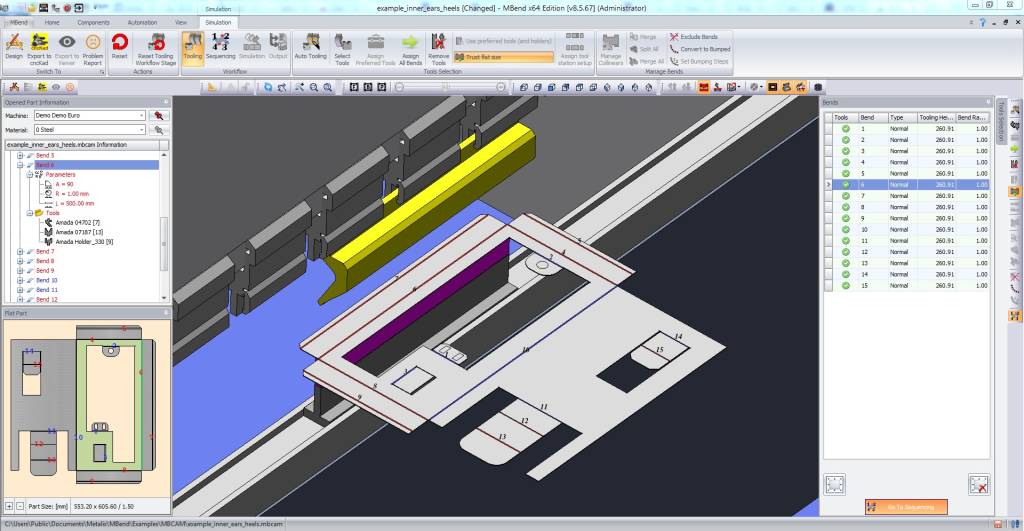

Передача файлов листовых деталей из MTube в cncKad и MBend
Файлы листовых деталей могут передаваться из MTube в cncKad и MBend и затем обрабатываться в данных приложениях.
Характеристики
Тип развертывания / Тип лицензии | локальная / сетевая |
Срок лицензии / Срок действия контракта | постоянная |
Тип поставки | новая |
Производитель | METALIX |
Перед установкой MTube на рабочую станцию убедитесь, что она соответствует данным требованиям.
Операционная система
Требование | Минимум | Рекомендуется |
Windows | Windows® 10 64bit | Windows® 10 Pro 64bit |
Оборудование
Требование | Минимум | Рекомендуется |
Тип процессора (CPU) | 64-разрядный Intel® или AMD® 2GHz | Intel® Xeon® E3 или Core i7, 3GHz или выше |
Память (RAM) | 8 GB | 16 GB |
Жесткий диск (свободное пространство) | 100 GB | 250 GB |
Устройство чтения оптических дисков | DVD-привод | |
Мышь или другое указывающее устройство | Мышь: 2 кнопки + ролик прокрутки | |
Разрешение монитора | 1280 x 1024 | 1920 x 1080 |
Графический процессор | Видеокарта с поддержкой Microsoft® Direct3D 10® | Видеокарта с поддержкой Microsoft® Direct3D 11® |
USB-порт для HASP ключа (аппаратного ключа) | Порт на материнской плате | |
Для DNC-связи | COM-порт (RS-232) (один порт на ПК) | |
Для сетевой связи | Ethernet-порт |
Программное обеспечение
Функциональность | Требование |
Обязательно – платформа Microsoft .NET Framework | 4.5 |
Обязательно |
|
Обязательно – 64-разрядный Microsoft® Office | Полный 64-разрядный пакет Microsoft® Office 2013, включая Word, Excel и Access |
Обязательно | Adobe® Flash® Player 15 |
Требования для сложных моделей и сборок, состоящих из более, чем 1000 деталей:
Операционная система
Требование | Рекомендуется |
Microsoft® Windows® | Windows® 10 Pro 64bit |
Оборудование
Требование | Рекомендуется |
Тип процессора (CPU) | Intel® Xeon® E3 или Core i7, 3.30GHz или выше |
Память (RAM) | 20 GB |
Жесткий диск (свободное пространство) | 500 GB |
Устройство чтения оптических дисков | DVD-привод |
Мышь или другое указывающее устройство | Мышь: 2 кнопки + ролик прокрутки |
Разрешение монитора | 1280 x 1024 или выше |
Графический процессор | Видеокарта с поддержкой Microsoft® Direct3D 11® или выше |
USB-порт для HASP ключа (аппаратного ключа) | Порт на материнской плате |
Для DNC-связи | COM-порт (RS-232) (один порт на ПК) |
Для сетевой связи | Ethernet-порт |
Программное обеспечение
Функциональность | Требование |
Обязательно – платформа Microsoft .NET Framework | 4.5 |
Обязательно |
|
Обязательно – 64-разрядный Microsoft® Office | Полный 64-разрядный пакет Microsoft® Office 2013, включая Word, Excel и Access |
Обязательно | Adobe® Flash® Player 15 |
