AutoCAD Mechanical 2011

AutoCAD Mechanical 2011 входит в состав:

• AutoCAD Inventor Professional Suite 2011
• AutoCAD Inventor Routed Systems Suite 2011
• AutoCAD Inventor Simulation Suite 2011
• AutoCAD Inventor Suite 2011
• AutoCAD Inventor Tooling Suite 2011

AutoCAD Mechanical является особой версией AutoCAD с дополнительными библиотеками, что позволяет полностью сохранить все наработки, сделанные с помощью AutoCAD ранее и ускорить подготовку конструкторской документации (КД).

В своем составе содержит средства проектирования компонентов механизмов, стандартных деталей, средства автоматизации решения типовых задач. Включает библиотеку стандартных деталей по 18 различным стандартам.

Конструкторы с помощью AutoCAD Mechanical смогут быстро и легко формировать документацию к цифровым прототипам, созданным в Autodesk Inventor. Инженеры смогут направить всю энергию в творчество, не тратя драгоценное время на рутинные действия.

Преимущества AutoCAD Mechanical 2011

• Благодаря наличию возможности автоматизации решения типовых задач применение AutoCAD Mechanical 2011 способно значительно ускорить работу инженера-конструктора.
• Опыт работы в AutoCAD способен значительно уменьшить время освоения конструктором AutoCAD Mechanical.
• Наличие библиотек, содержащих более 700 тысяч стандартных элементов (среди них болты, гайки, шайбы, штифты, заклепки, подшипники), около100 тысяч готовых конструктивных элементов (таких, как поднутрения, шпоночные пазы, резьбы), более 8 тысяч готовых отверстий, сквозных и глухих позволяет существенно ускорить проектирование и уменьшить число рутинных процедур.

Средства повышения производительности

Благодаря проработке практически всех аспектов процесса машиностроительного проектирования AutoCAD Mechanical 2011 позволит Вам сэкономить драгоценное время.

Размеры

С помощью изменения размерных чисел можно придавать составным частям изделия необходимую форму. Таким способом можно удлинять или укорачивать геометрические объекты. Функция нанесения авторазмеров позволит одновременно создавать несколько размерных объектов. Создаваемые в этом случае группы размеров сразу корректно форматируются. Зависимые друг от друга размеры при добавлении и изменении данных о допусках и посадках автоматически перестраиваются.

Рис. 1. Настройка параметров размерной надписи

Обозначения и пояснения

Стандартная библиотека обозначений и пояснений поможет сэкономить время и повысить точность выполнения работ. AutoCAD Mechanical 2011 содержит специальные команды для нанесения обозначений шероховатости, допусков формы и расположения, обозначений и участков баз, упрощенных размеров, обозначений конусности и уклона, сварки.

Рис. 2. Обозначения и пояснения

Инструменты черчения

В AutoCAD Mechanical 2011 доступны более 30 способов создания прямоугольников, дуг и отрезков, специальных линий для местных разрезов, осевых линий и штриховки.

Линии невидимого контура

Автоматическое создание линий невидимого контура позволяет снизить затраты усилий на черчение. Расчет линий выполняется по указанным пользователем объектам переднего и заднего плана. При внесении изменений геометрические объекты автоматически перечерчиваются.

Диспетчер зависимостей

Теперь можно задавать параметрические зависимости вместо вычерчивания отдельных элементов вручную. Диспетчер зависимостей позволяет использовать такие динамические ограничения, как параллельность, касательность или перпендикулярность. После того как заданы параметры, при внесении изменений в деталь или изделие Диспетчер автоматически обновляет геометрию с соблюдением заданных зависимостей.

Проектирование на основе стандартов

AutoCAD Mechanical поддерживает следующие стандарты оформления чертежей: ГОСТ, ANSI, BSI, CSN, DIN, GB, ISO, JIS. Использование стандартов позволяет придерживаться единого стиля оформления чертежей в проектном коллективе.

Резьбовые соединения

С помощью удобного графического интерфейса можно легко создавать резьбовые соединения и управлять их параметрами. Необходимо лишь выбрать тип соединения, задать соответствующие гайки и шайбы. Размеры шайб и гаек подбираются автоматически в зависимости от размера болта и толщин соединяемых деталей. В соответствующем месте детали создается отверстие, а информация обо всех вставленных деталях заносится в спецификацию.

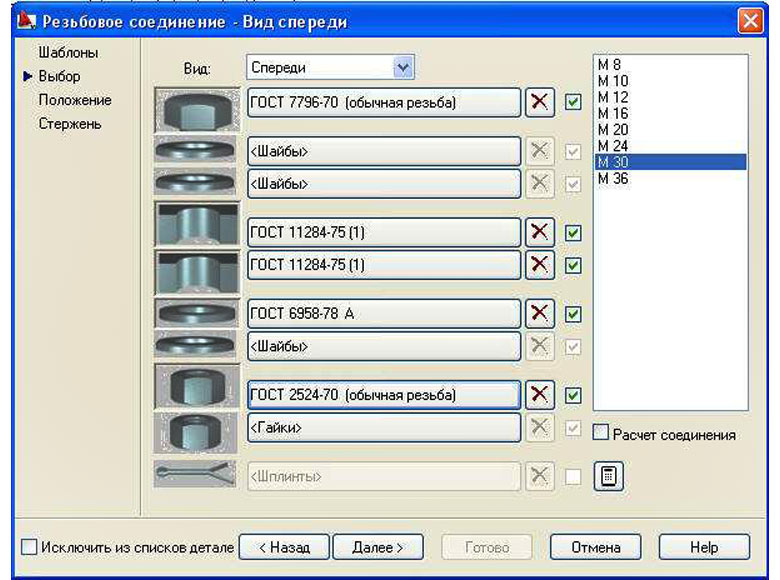

Рис. 3. Резьбовые соединения

Стандартные профили – элементы металлоконструкций

В библиотеке AutoCAD Mechanical имеется более 11 тысяч готовых профилей. Можно использовать тавры, двутавры, швеллеры, уголки, трубы, круглые и прямоугольные профили, зетовые профили.

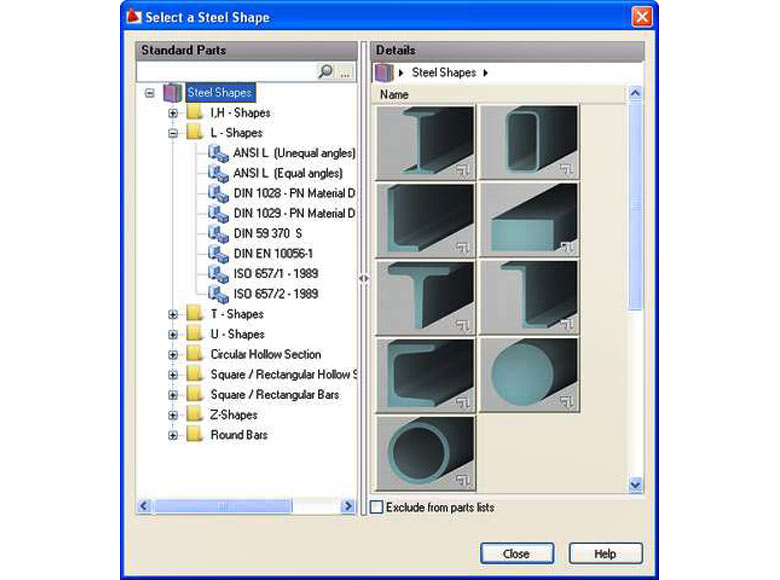

Рис. 4. Профили – элементы металлоконструкций

Модули проектирования типовых деталей

Набор генераторов компонентов и расчетных модулей позволяет ускорить процесс проектирования и повысить точность расчетов, минимизируя вероятность ошибки.

Проектирование пружин

С помощью AutoCAD Mechanical 2011 можно рассчитывать и вставлять в чертеж пружины сжатия, растяжения, кручения, а также тарельчатые пружины. Функция расчета пружин поможет безошибочно подобрать пружину для использования в изделии.

Проектирование валов

Из обширной библиотеки можно выбирать элементы валов и детали, устанавливаемые на них, а также добавлять такие стандартные элементы как центровые отверстия, фаски, галтели, канавки, конические участки, шлицы, резьбу, поднутрения и лыски. Также поддерживается добавление стандартных деталей: подшипников, зубчатых колес, стопорных колец, сальников. Детали, устанавливаемые на вал, объединяются с ним в одну группу. Возможно формирование таблицы расчетных характеристик и построение соответствующих графиков.

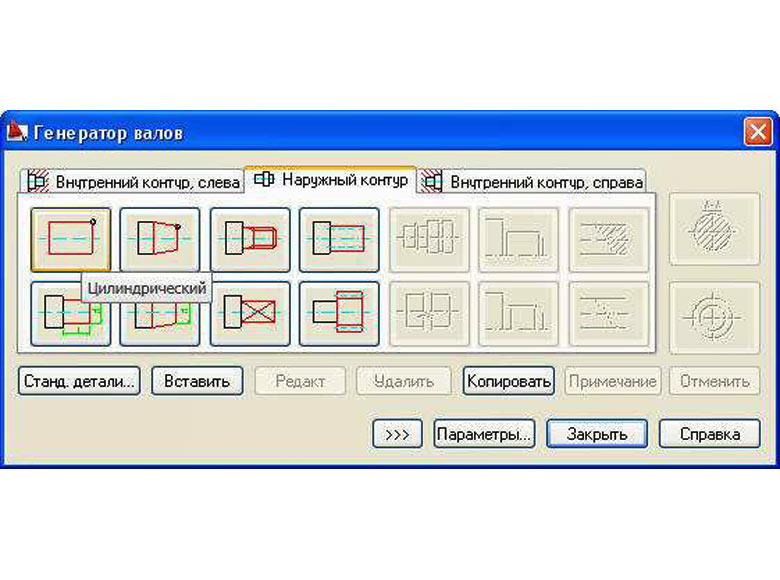

Рис. 5. Панель Генератора валов

Ременные и цепные передачи

Создаваемые по введенным пользователем данным, ременные и цепные передачи автоматически оптимизируются, после чего передача вставляется в проектируемое изделие. Типоразмеры цепей и ремней выбираются из стандартных библиотек.

Проектирование кулачков

AutoCAD Mechanical 2011 позволяет создавать линейные, дисковые и цилиндрические кулачки на базе заданных пользователем граничных условий. Есть возможность просмотра графиков рассчитанных значений скорости и ускорения, а также траектории кулачка. На основе кривой траектории можно сформировать программу для изготовления кулачка на станке с ЧПУ.

Расчет моментов инерции, деформаций, нагрузок

Пользователь может создавать различные наборы графиков и таблиц с результатами расчетов болтов, подшипников, кулачков и валов. По заданным нагрузкам и опорам программа рассчитывает моменты инерции, прогибы и другие параметры.

Расчеты методом конечных элементов (МКЭ)

Эта мощная функциональная возможность воплощена в виде удобного инструмента для статического расчета на прочность. Задавая нагрузки в различных точках, можно проверять поведение модели, избегая тем самым тестирования на опытных образцах. Вы можете добавлять к анализируемым деталям подвижные и жесткие опоры, а также точки, линии и области приложения нагрузки.

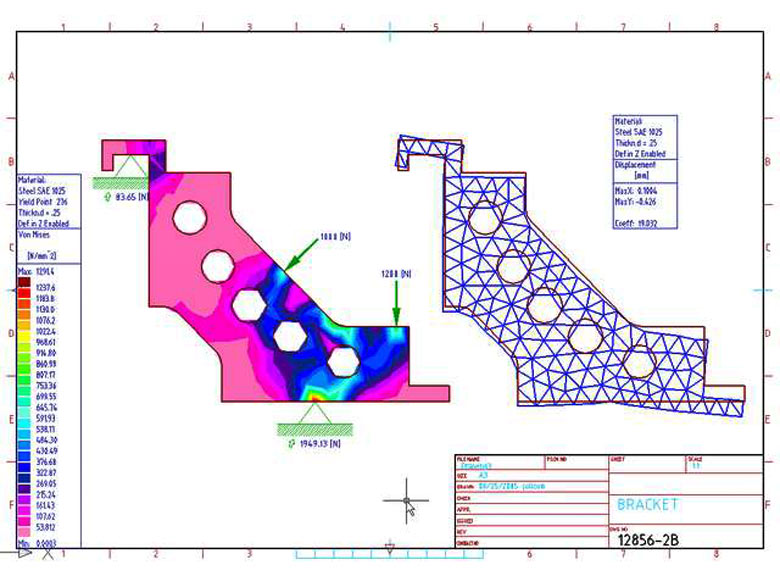

Рис. 6. Пример расчета с использованием метода конечных элементов (МКЭ)

Управление и обмен проектными данными

Использование интеллектуальных форматов файлов в AutoCAD Mechanical и тесная интеграция с другими продуктами Autodesk для машиностроения дает рабочим группам возможность надежного и безопасного обмена проектной информацией.

Ассоциативность с Autodesk Inventor

Модели деталей и изделий из Autodesk Inventor можно помещать на чертежи AutoCAD Mechanical 2011. Благодаря возможностям учета проектных изменений чертежи всегда сохраняют актуальность; их обновление обеспечивается связями, которые устанавливаются между чертежами AutoCAD Mechanical и файлами Autodesk Inventor. Ассоциативный механизм связей уведомляет пользователей AutoCAD Mechanical 2011 о произведенных изменениях и автоматически регенерирует чертежи. Информация, которая хранится в моделях Autodesk Inventor, автоматически попадает в таблицу составных частей AutoCAD Mechanical. Для того чтобы лучше видеть реализацию проектного замысла, вы можете раскрашивать и вращать объемные модели, а также просматривать другие атрибуты, связанные с моделью Autodesk Inventor.

Трансляторы STEP/IGES

Такая возможность обеспечивает совместную работу с пользователями других САПР. Она реализуется благодаря способности Inventor открывать и сохранять файлы в нейтральных машиностроительных форматах.

Формат Autodesk DWF

Файлы в формате DWF можно публиковать непосредственно из машиностроительных САПР Autodesk. Это позволяет конструкторам, заказчикам, поставщикам, планировщикам и другим специалистам совместно принимать участие в появлении на свет новых 2D и 3D моделей изделий. С помощью бесплатного приложения Autodesk Design Review ваши коллеги всегда смогут проверить и уточнить предоставленные им чертежи, никоим образом не ущемляя вашей интеллектуальной собственности.
