ПК ЛИРА-САПФИР 2025 релиз 3
Новые возможности
Русская Промышленная Компания информирует о выходе 3 релиза программного комплекса для расчета и проектирования строительных конструкций ПК ЛИРА-САПФИР 2025. Рекомендуется установить всем пользователям версии 2025.
Расчетные возможности

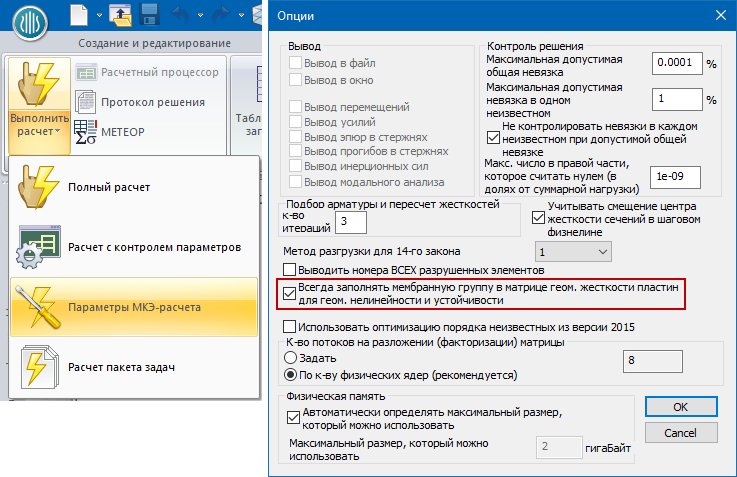

В параметрах настройки процессора появилась новая опция «Всегда заполнять мембранную группу в матрице геометрической жесткости пластин для геометрической нелинейности и устойчивости» (по умолчанию в релизе 3 включена). В общем расчете конструкции это поможет учесть P-дельта эффекты в плоскости пилона (или короткой стены), смоделированных оболочечными КЭ, т.е. получить добавочные деформации изгиба в плоскости пилона от влияния вертикальной (осевой нагрузки).
Обновлен программный модуль ReSpectrum для построения спектров ответа, а также для взаимного преобразования акселерограмм, сейсмограмм, велосиграмм.
Для конечных элементов толстых плит уточнена схема численного интегрирования сдвиговой жесткости, что позволило устранить эффект сдвигового запирания для большего диапазона отношений толщины к пролету (для КЭ толстых плит и оболочек в линейной и физически нелинейной постановках).
Уточнен поиск равновесия для физически нелинейных стержней в КЭ-модели, для модуля армирования и «Конструктора сечений нелинейный» (а также уточнена информация о состоянии сечения для шаговых КЭ по опции «Трещины»).
Проектирование железобетонных конструкций
Исправлена проблема, связанная с аварийным завершением работы при корректировке ТЗА.
Исправлена проблема, связанная с завышением подобранного армирования при использовании стандартного алгоритма расчета и трехлинейной диаграммы работы бетона.
Исправлено вычисление коэффициента запаса в сочетаниях группы E1 (прогрессирующее обрушение) при использовании модифицированного алгоритма расчета армирования.
Исправлены случаи возможной некорректной передачи усилий при расчете армирования железобетонных пластин.
Для железобетонных пластин уточнена площадь поперечной арматуры, задаваемой через ТЗА.
Уточнен расчет армирования пластин по теории Карпенко для схем сквозных трещин (2-я и 5-я схема трещинообразования).
Уточнен расчет армирования в пластинах по теории Карпенко для случая, когда обобщенная высота сжатой зоны слоя превышает предельно допустимую.
Уточнена идентификация и привязка контуров продавливания плит перекрытия и грузовых контуров фундаментных плит, созданных в ЛИРА-САПФИР.
Исправлен вывод площади арматуры продавливания в окне Информация об узле в случае наличия в узле дополнительного грузового контура продавливания.
Для задач расчета огнестойкости конструкций уточнен порядок следования параметров в строке описания тепловой нагрузки для закона преобразования Тепловое излучение.
Уточнен алгоритм подбора армирования в пластинах с учетом огнестойкости для некоторых случаев НДС нормального сечения.
Устранено отличие подобранной арматуры на кручение в отдельных железобетонных элементах, возникающие при расчете в системе ВИЗОР и в локальной системе ЛАРМ.
Исправлена ошибка вычитки ТЗА при многократном повторении расчета в многопоточном режиме для определения коэффициента запаса по прочности нормального сечения.
При определении расчетных усилий продавливания уточнено использование коэффициента надежности по назначению Yn, задаваемого в параметрах РСУ и РСН.
В материалах железобетонных пластин реализовано использование укороченного названия для типа расчета.
Проектирование металлических конструкций
Ускорена передача унифицированных групп стальных элементов на расчет прогибов в локальный режим СТК.
Ускорен расчет некоторых стальных сечений, улучшена точность разбиения стальных конструктивных элементов на подэлементы.
Уточнены значения вычисленных моментов инерции для некоторых стальных сечений.
В расчет стальных сортаментных сечений добавлен парный швеллер с зазором между стенками.
Поправлен вылет при расчете (для случаев, когда отобранных строк РСУ больше, чем количество заданных загружений).
Добавлен учет коэффициента распределения остаточных напряжений в соответствии с Изменением № 6 к СП 16.13330.2017 (п. 7.1.3).
Грунт
При расчете модели грунта со сваями уточнен учет наложения нагрузок от вынутого грунта.
Исправлена ошибка отказа создания нагрузки от грунтовой подушки, когда такое свойство было назначено.

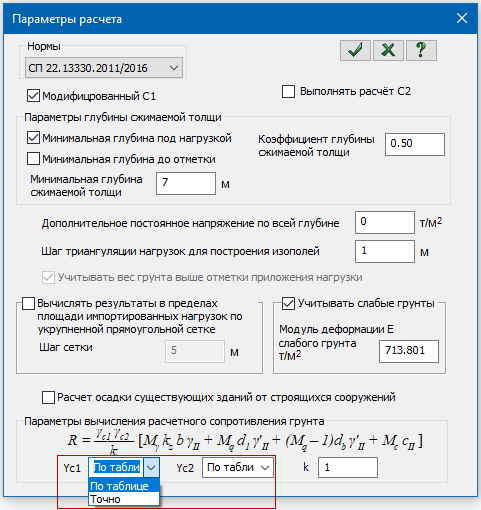

При расчете свай восстановлена возможность задания параметра Rусл в диаметрах свай. Исправлено вычисление жесткости свай при наложении площадей условных фундаментов в плане.
Исправлено вычисление жесткости свай при наложении площадей условных фундаментов в плане.
Исправлена возможная ошибка расчета сопротивления грунта при преобразовании импортированных нагрузок в нагрузки системы ГРУНТ.
Исправлена ошибка расчета сопротивления грунта ниже подошвы фундамента при наличии нескольких слоев грунта под подошвой (теперь для каждого слоя грунта ниже подошвы фундамента принимаются свои табличные значения Yc1 и Yc2, но если в параметрах расчета пользователем указаны «точные значения», то эти коэффициенты используются для всех грунтов ниже фундамента, как и раньше).
Уточнено определение глубины сжимаемой толщи Hc в случае, если нижняя граница сжимаемой толщи располагается в слабых грунтах (при поиске Нс и достижения слабого грунта в самом нижнем слое заданной модели грунта глубина сжимаемой толщи могла определиться, как 100 метров, теперь в таком случае она ограничивается условием σzp ≤ 0.2σzg).
Для расчета осадки просадочных грунтов уточнено вычисление их собственного веса: если не задан параметр W, принимается собственный вес Ysat (удельный вес в водонасыщенном состоянии, тяжелее указанного собственного веса в таблице характеристик грунтов), если задан параметр W (обводненный грунт), то считается собственный вес с учетом взвешивающего действия воды Ysb (легче указанного собственного веса в таблице характеристик грунтов).
При итерационном уточнении жесткости свай и коэффициентов постели исправлен возможный сбой определения номера текущей рассчитанной таблицы РСН, если в параметрах расчета какие-то заданные таблицы РСН были выключены.
В диалоговом окне «Таблица скважин» системы ГРУНТ исправлена ошибка сохранения данных при пустой строке комментариев к скважине.
Исправлено возможное зависание расчета при наличии заданных свойств вечномерзлых грунтов, если такие свойства заданы не всем грунтам в модели.
Создание и корректировка расчетной модели
Восстановлен импорт пространств выше первого этажа и конструктивных объектов из IFC-файла.
Исправлена ошибка замедления экспорта модели в IFC-файл.
Исправлена ошибка выделения Пространства после импорта IFC через Генератор.
Исправлена ошибка импорта сечений в SAF формате: ширина и высота сечения менялись местами.

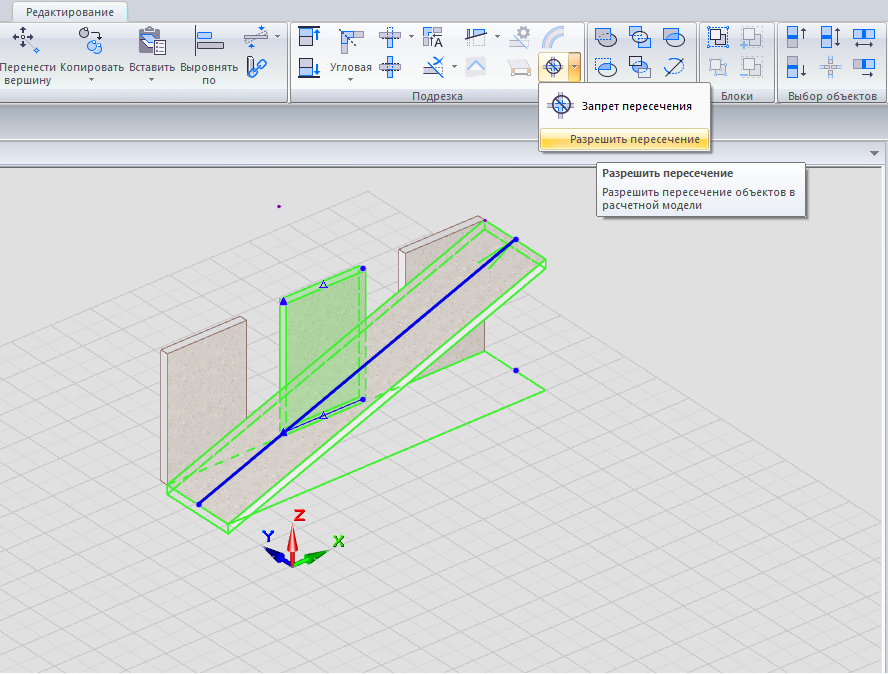

Добавлена команда Разрешить пересечения, предназначенная для отмены действия команды Запрет пересечения. Команда поддерживает работу с группой выбранных объектов. Ранее снятие запрета пересечений выполнялось только через диалоговое окно Управление связями объекта.
Исправлена ошибка, которая приводила к изменению высоты подпорной стены, если в модели появлялся приямок со стенами.
Исправлена ошибка передачи уровней при копировании здания из одной схемы в другую. Улучшен алгоритм формирования триангуляционной сети и АЖТ в пересечении стен, пересечении стен и плит.
Исправлена ошибка, приводившая к некорректному завершению программы при изменении параметров несущей стены на тип нагрузка и назначении пользовательского материала.
Исправлена ошибка, приводившая к некорректному завершению программы при взаимодействии нодов САПФИР и Grasshopper.
Исправлены случаи с аварийным завершением программы при передаче модели в ЛИРА-САПФИР.
Исправлена ошибка, из-за которой не передавались в ЛИРА-САПФИР нагрузки: заданное перемещение по линии, нагрузка-бимомент по линии, гармоническая нагрузка в узле и нагрузка депланация.
Исправлена ошибка некорректного переключения между этажами.
Исправлена ошибка формирования некорректного описания жесткости в ЛИРА-САПФИР для балки с пластинами в горизонтальной плоскости, моделируемой как стержневой аналог.
Исправлена ошибка, приводившая к невозможности передачи спецэлементов в ЛИРА-САПФИР.
Улучшена автоматическая привязка нагрузки от пространства к плитам перекрытия и наклонным плитам.

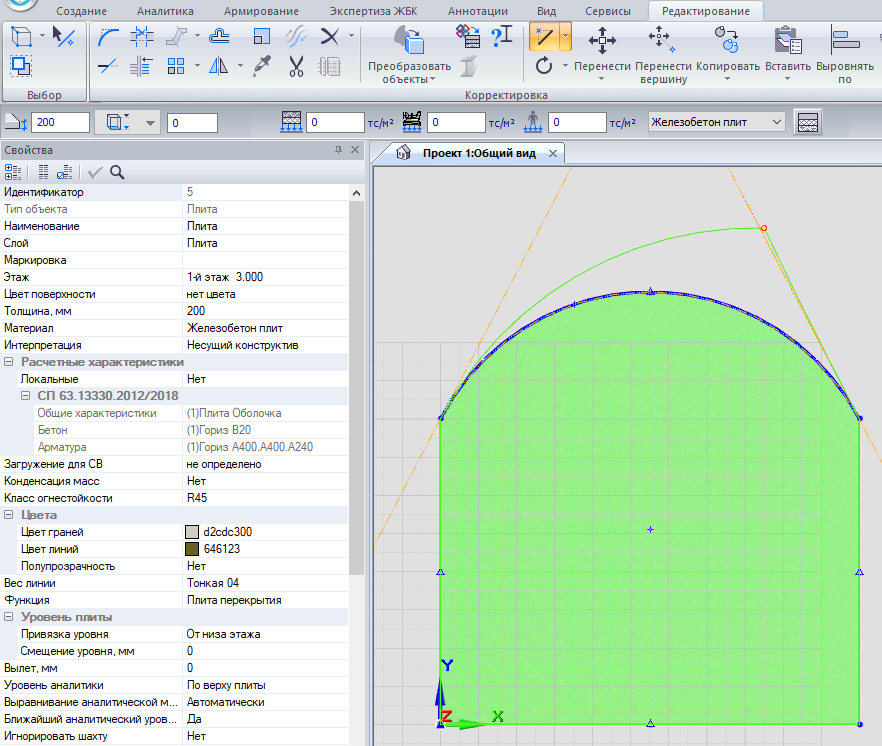

Добавлена возможность выполнить вставку вершины в окружность (стены и плиты).
Исправлена генерация ветровой нагрузки на диски перекрытий. В том числе добавлен учет смещения здания по высоте (который задан в свойствах здания).
Доработан алгоритм сбора ветра на боковые поверхности здания.
Повышена стабильность работы при редактировании расчетных характеристик материалов по умолчанию.
Добавлен учет угла поворота здания (заданного в его свойствах) в следующих ситуациях:
- для расчетной модели подпорной стены;
- для одиночной строительной оси в расчетной модели;
- при построении приямка, копировании с базовой точкой и зеркальном копировании приямка.
Улучшена привязка результатов продавливания к плите перекрытия при импорте результатов подбора арматуры из ЛИРА-САПФИР.
Уточнено отображение арматурных выпусков из фундаментной плиты в колонну при смещенной базовой точке сечения колонны относительно центра масс.
Восстановлена возможность задания фиксированного шага точек триангуляции в плите через свойства стержневого аналога.
Исправлена ошибка, при которой нагрузка от помещения дублировалась, если под ним находилась плита с отверстием, а в этом отверстии располагалась другая плита.
Восстановлен учет отверстий в пространствах с интерпретацией нагрузка.
Улучшена функция преобразования, теперь стены преобразуются в балку и ее ось совпадает с осью исходной стены.
Исправлена ошибка: при назначении параметра Реальные объемы признак формирования АЖТ оставался навсегда, даже после смены параметра.
Устранена проблема, из-за которой в ЛИРА-САПФИР не приходили и не назначались расчетные характеристики материалов капителей и подколонников.
Исправлена ошибка при групповом выделении подколонников и капителей в диалоговом окне Параметры.
Устранена ошибка, при которой происходила сбивка связей при копировании нодов в Генераторе.
Восстановлено создание нагрузки с помощью пользовательского нода Линейно-распределенная нагрузка на объекты (вкладка Сервисы).
Исправлена ошибка передачи значений параметров Триангуляция и Жесткость для объекта Пластина в расчетную модель.
Расширена реакция программы на изменение единиц измерений во многих ее разделах: Упругая опора, Снеговой мешок, Пружина, Суммирование нагрузок и другие.
Улучшен инструмент Рассечь по этажам для наклонных вертикальных элементов (в некоторых ситуациях могли смещаться оси наклонных колонн).
Исправлена некорректная работа проема в наклонной плите.
Исправлена ошибка, связанная с некорректным подсчетом угловой арматуры в диалоговом окне Тип армирования.
Улучшена работа проемов нестандартной геометрии в стенах.
Исправлена триангуляция кровли при интерпретации Посредник для нагрузок.
Улучшена работа шейдерной (новой) графики на профессиональных видеокартах nVidia.

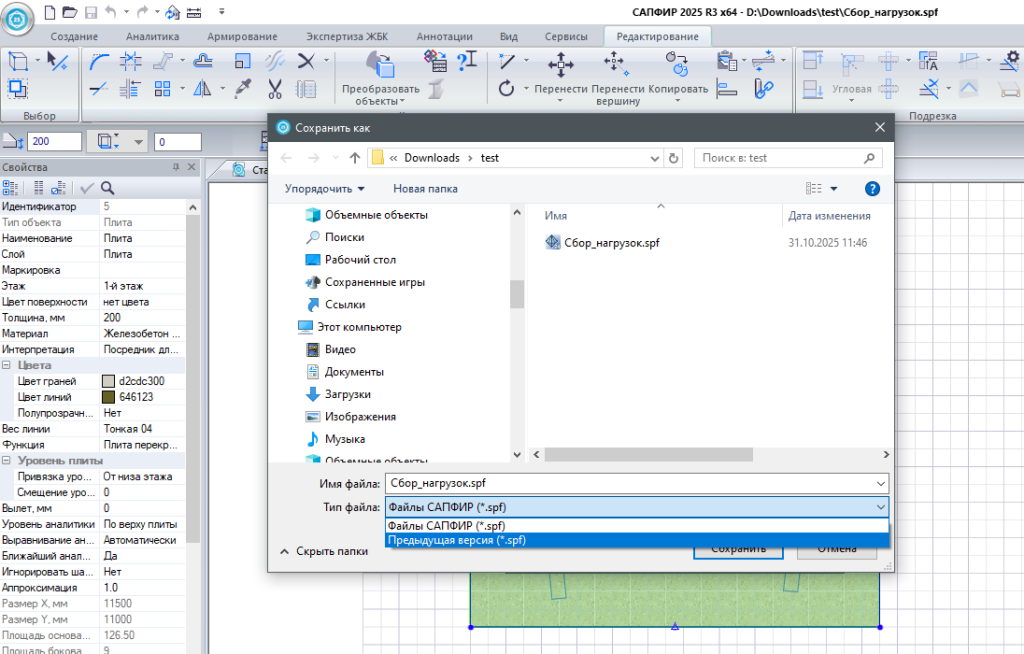

Добавлена возможность сохранить файл модели САПФИР предыдущей версии (2024).
Прочие исправления и доработки
При генерации стержневых аналогов (СА) увеличен предельный допуск для контроля геометрии.
Исправления, связанные с параметрами жесткости ортотропных плит при групповом редактировании параметров матрицы упругости, операциями Undo/Redo, а также при загрузке lir-файла, содержащего жесткости для ортотропных пластин, заданных в матричной форме.
Исправлена процедура замены типов жесткости стальных сечений на сечения, подобранные по результатам конструктивного расчета.
При наличии нескольких вариантов конструирования восстановлен вывод результатов проверки стальных сечений по 2-му предельному состоянию.
Исправлена потеря координат центра кручения неравнополочного уголка, заданного при ручном редактировании сортаментов.
Уточнено нахождение момента инерции для крестового сечения (составленного из уголков).
При просмотре стандартных таблиц результатов расчета восстановлено использование форматов TXT, HTML.
Восстановлено создание постеров из Книги отчетов.
Исправлено возможное аварийное завершение работы программы Autodesk Revit при экспорте аналитической модели в ЛИРА-САПФИР.
Уточнен учет взаимоисключения загружений в системе Сочетания нагрузок и воздействий (кРСН).
Исправлена ошибка расчета сочетаний нагрузок и воздействий в случае, если из одной таблицы Сочетания нагрузок и воздействий (кРСН) генерируется несколько таблиц РСН.
В расчетном процессоре откорректирована обработка температурных нагрузок, приложенных на пластины.
Исправлено нахождение среднего значения неравномерной нагрузки-штампа при построении мозаики значений нагрузок.
Добавлен контроль корректности узловых нагрузок при импорте расчетной модели, созданной в САПФИР.
Исправлена передача ветровых нагрузок на стержневые элементы типа Балка, созданных в САПФИР, в конечно-элементную расчетную модель.
Исправлена ошибка формирования текстовых таблиц результатов вычисления главных и эквивалентных напряжений в задачах, содержащих более 500 сочетаний усилий.
Устранено возможное аварийное завершение работы программы при использовании модуля Динамика во времени, связанное с упаковкой расчетной модели, а также при синхронизации просмотра результатов для двух задач. Восстановлено отображение результатов расчета для итерационных элементов и шаговых элементов физической нелинейности.
Исправлены номера загружений в текстовых таблицах результатов РСУ и РСНо при применении системы «Вариации модели (МЕТЕОР)» для объединения результатов расчета «стандартных задач» и задач, содержащих результаты расчета, полученные с использованием модуля Динамика во времени.
Для, задач, содержащих суперэлементы, восстановлен просмотр результатов вычисления главных и эквивалентных напряжений для сочетаний усилий в пластинных элементах внутри суперэлементов, исправлено возможное аварийное завершение работы приложения после преобразования суперэлементов во фрагменты расчетной схемы и выполнения упаковки.
Исправлена сортировка данных в столбцах таблиц ввода (данные в столбцах не сортировались, если порядковый номер столбца был больше количества строк в таблице).
Исправлена ошибка, когда при переименовании задачи через диалог «Признак схемы» папка с «Книгой отчетов» остается связанной с прежним каталогом на диске.
