Новая версия BIM-системы Renga
Армирование в сборках и редактирование модели из спецификации
Русская Промышленная Компания – авторизованный партнер Renga Software – информирует о выходе новой версии системы Renga.
Назначение стилей армирования элементам сборки и создание арматурных деталей в сборке по стилю армирования.
Для объединения различных объектов в единое изделие или отправочную марку в Renga, а также создания в модели здания уникальных объектов, проектировщики могут использовать инструмент Сборка. Сборки можно копировать из проекта в проект, редактировать, вращать и заменять в модели одни изделия другими, а также получать подробные чертежи сборки в любых проекциях и сечениях. Но до сегодняшнего дня стенам, колоннам, балкам и перекрытиям, размещенным в сборках, нельзя было назначить стиль армирования. В новом выпуске Renga была реализована возможность работы со стилями армирования в Сборках. Это значит, что теперь проектировщики смогут располагать арматурные элементы в Сборках не только с помощью инструмента Арматурный стержень, но и автоматизировано, используя параметрическое армирование, а также получать отдельные арматурные детали в сборках на основе стилей армирования. Данная функциональная возможность поможет конструкторам, многократно ускорить процесс армирования конструкций и решать разнообразные конструкторские задачи. Рассмотрим несколько примеров применения новых возможностей.
При армировании конструкций часто необходимо, помимо автоматического размещения основной арматуры, добавить дополнительные стержни ‒ зоны усиления. И, конечно, на такую конструкцию нужно получить схему армирования и спецификацию арматурных изделий. Теперь это можно выполнить несложным набором действий в Сборке и все корректно отобразить на схеме и в спецификации.

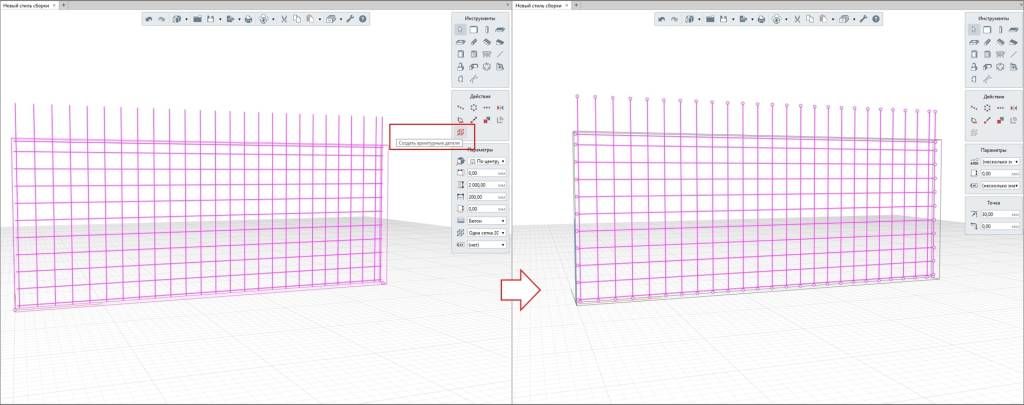

Размещение основного армирования, заданного стилем армирования и дополнительного армирования в виде отдельных арматурных стержней в Сборке
Армирование наклонных конструкций теперь можно выполнить более эффективно благодаря Сборке и применению в ней стилей армирования. Например, автоматическое армирование наклонной плиты перекрытия.

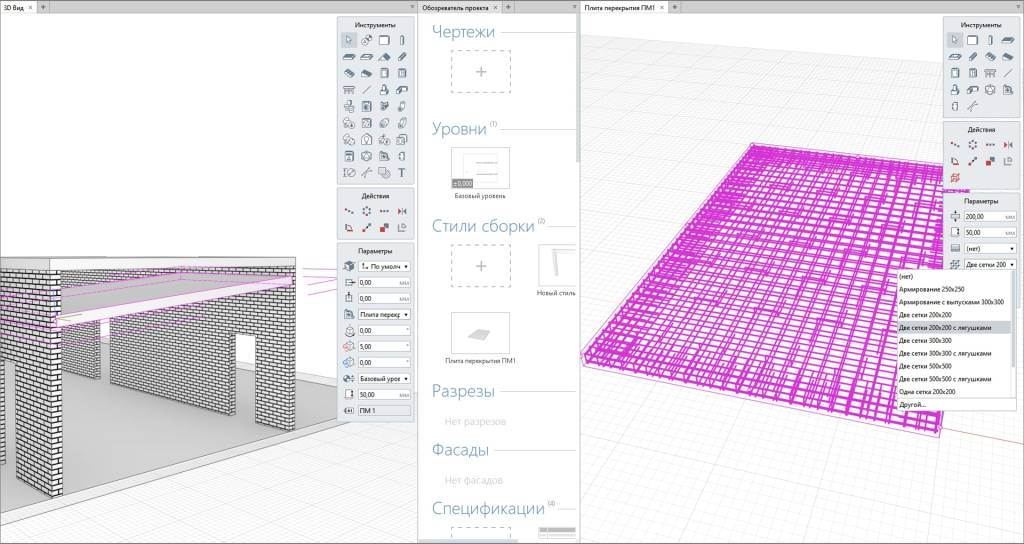

Параметрическое армирование плиты перекрытия в Сборке с размещением его под уклоном в проектное положение в модели здания
Сложные монолитные конструкции, которые моделируются несколькими объектами в составе Сборки, теперь можно армировать менее трудоемким способом. Например, монолитная железобетонная арка, состоит из двух колонн и балки, они помещены в сборку и составляют единую конструкцию. С помощью новой возможности параметрического армирования в Сборках армирование такой конструкции можно выполнить в несколько кликов мыши, настроив у колонн и балки стили армирования.

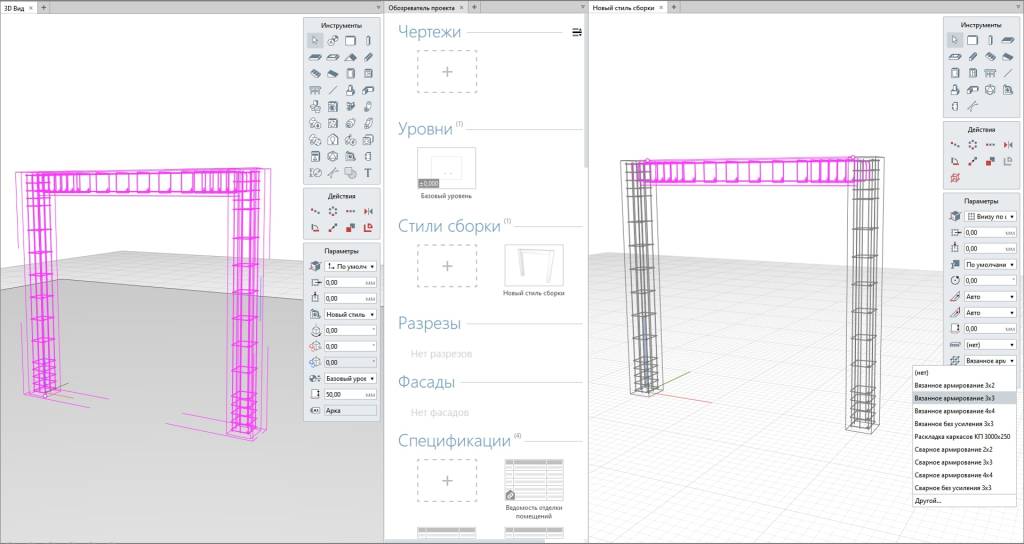

Параметрическое армирование монолитной конструкции, состоящей из нескольких объектов в Сборке
Помимо возможности задавать параметрическое армирование, в сборках теперь можно создавать арматурные детали на основе стилей армирования. Это позволит проектировщикам, после назначения стиля армирования объекту в Сборке, создать отдельные арматурные детали и редактировать каждый арматурный стержень, хомут, скобу, лягушку и т.д. индивидуально в соответствии с задумкой автора. Например, получить выпуски арматурных стержней из стен разной длины.
Задание стиля армирования объекту Стена в Сборке

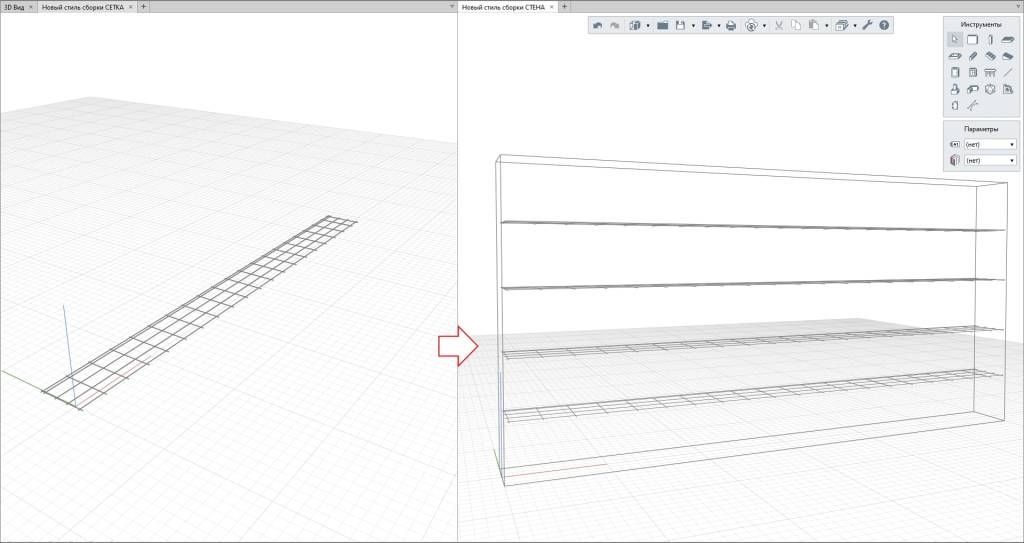

Создание отдельных арматурных стержней из Стиля армирования Стены в Сборке

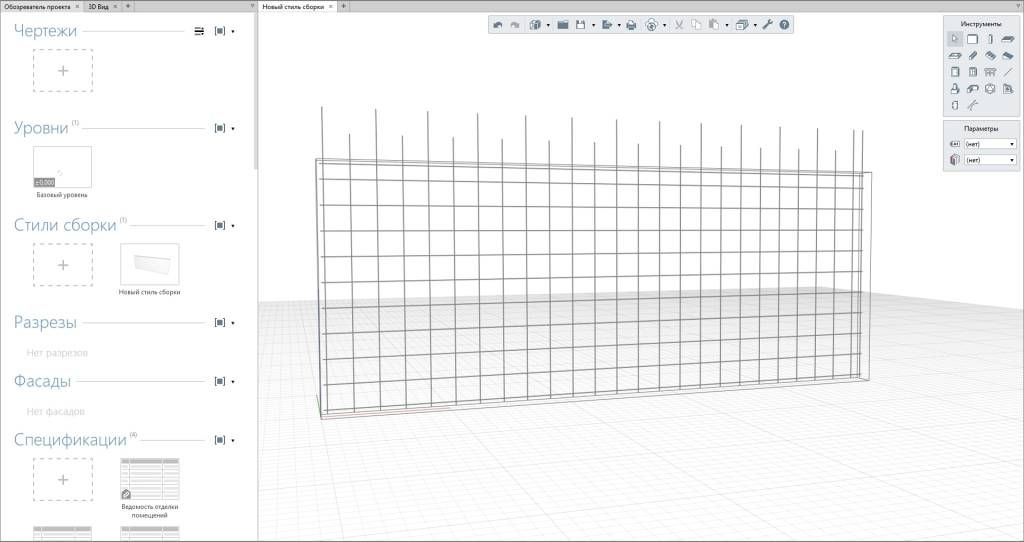

Редактирование длины полученных из Стиля армирования отдельных арматурных стержней в Сборке
Ранее для решения таких задач было необходимо использовать экспорт в IFC, но это требовало дополнительных действий. При этом экспорт в IFC недоступен в Renga Standard. Теперь же пользователи любой редакции Renga одной кнопкой могут получить набор отдельных арматурных деталей на основе Стиля армирования и редактировать каждый стержень на свое усмотрение.
Сценариев того, где могут быть применены арматурные детали, полученные из Стиля армирования объекта, может быть очень много. Вот еще один пример – армирование кирпичной кладки. Просто соберем в Сборке кирпичную стену и несколько плит с использованием параметрического армирования. Затем создадим отдельные стержни на основе стиля и удалим тела плит.
Задание Стиля армирования перекрытию с последующим созданием из него отдельных арматурных стержней и расположение в кирпичной стене
Применение отдельных арматурных стержней, полученных из параметрического армирования плиты при армировании кирпичной стены
А для армирования стыка колонны и плиты перекрытия можно воспользоваться параметрическим армированием балок и затем оставить только нужные для стыка колонны и плиты стержни.
Присоединение балок к колонне с заданным параметрическим армированием с последующим созданием из параметрического армирования балок отдельных арматурных стержней
Применение отдельных арматурных стержней параметрического армирования балок при сопряжении колонны с плитой перекрытия
Стоит обратить внимание, что к объекту, в котором ранее параметрическое армирование было преобразовано в арматурные детали, можно вновь применять стили армирования.
Кроме того, в части армирования было улучшено отображение арматурных стержней в детальном представлении на чертежах.
Редактирование параметров и свойств объектов, свойств стиля объектов в спецификации
Спецификации Renga позволяют создавать различные виды ведомостей и спецификаций, как по государственным стандартам, так и по стандартам компаний. Кроме того, можно создавать любые вспомогательные спецификации для работы с моделью. Данные в спецификации можно объединять, группировать, сортировать и фильтровать в зависимости от поставленной задачи. Они содержат точные данные выбранных для отображения объектов модели. Если что-то меняется в модели, то информация мгновенно отображается в спецификации. Собранную информацию рекомендуется проверить, проанализировать и при необходимости отредактировать значения.
В новом выпуске была реализована возможность изменять свойства и параметры объекта непосредственно из спецификации.
Данная функциональность позволит:
- редактировать значение свойств в ячейках спецификации, например, для исправления опечатки или переопределения обозначения;
- заполнять значения свойств не из контекстного меню, а прямо в спецификации, что значительно ускорит работу специалиста;
- изменить параметры объектов, например, задать новые значения ширины и высоты окна;
- выбрать новые значения из списка для свойств с типом данных булевое или перечисление, например, для быстрого обозначения конструктивных элементов, подлежащих реконструкции.

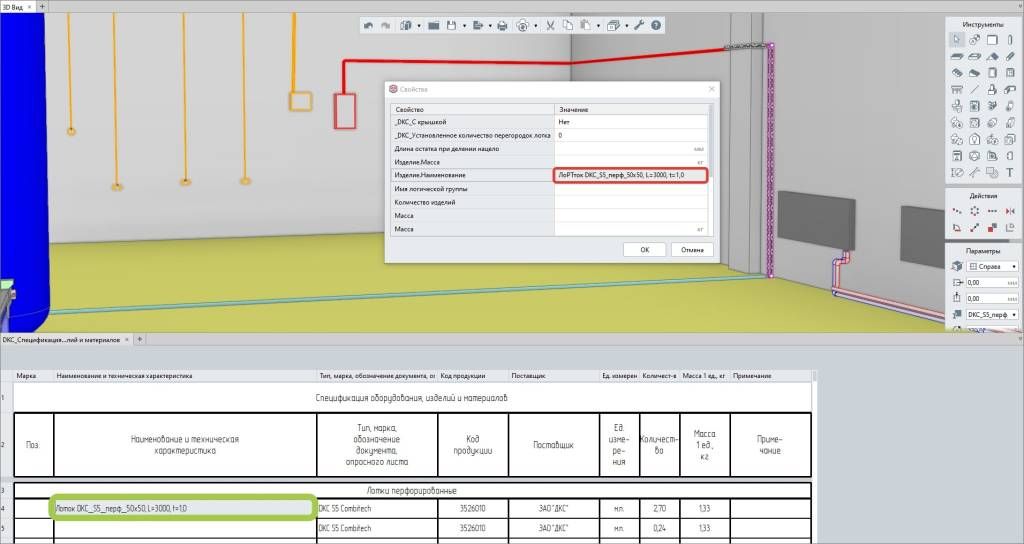

Исправление опечатки из окна спецификации
Изменение мощности радиатора из спецификации
Кроме того, в случае передачи модели на экспертизу больше не придется использовать сторонние расширения для быстрого заполнения свойств, так как теперь достаточно создать шаблон спецификации и внести всю необходимую информацию по модели.
Возможность касается только инструмента Спецификации, а не Легенда.
Проверка ассоциативных размеров в проекте и визуальные изменения
Для удобства пользователей был заменен индикатор выполнения открытия проекта с неопределенным состоянием на индикатор выполнения с определенным состоянием. Этот индикатор информирует пользователей о прогрессе открытия проекта в процентах.
Обратите внимание! При первичном открытии проекта версии ниже 7.2 в версии 7.2 и выше, вместе с конвертацией данных в новую версию будет выполняться оптимизация работы ассоциативных размеров. При этом в проектах с большим количеством чертежей возможно увеличение времени конвертации. Последующее открытие проекта будет обычным.
Кроме того, в новой версии Renga продолжена работа над повышением качества работы программы, в особенности улучшена работа API и взаимодействие с IFC форматом.
