Реактор каталитического риформинга Р-1_Номинация 3 «Машиностроение. Транспорт»

Реактор (позиция по технологической схеме Р-1) предназначен для получения высокооктановых компонентов моторных топлив из бензиновой фракции и входит в состав пилотной установки процесса риформинга. Эскиз реактора представлен на картинках – реактор 1 и реактор 2.
Реактор риформинга Р-1 представляет собой вертикальный колонный аппарат царгового типа с эллиптическими днищами с внутренним диаметром DN 200. Царги соединяются между собой бугельными соединениями. Уплотнение бугельных разъёмов царг осуществляется с помощью специальных металлических колец.

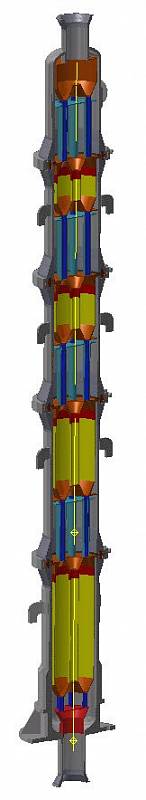

Внутри реактора по высоте расположены распределительный бункер и 4 реакционных зоны с катализаторными корзинами (кассетами). Внешний вид внутренних устройств представлен на картинке – реактор 2.
3D модель реактора выполнена в программе Autodesk Inventor Professional 2014 версии с переходом на 2015 версию.
В процессе создания 3D модели упор делался на поэлементное создание реактора с выделением отдельных царг и катализаторных корзин. Это было необходимо, чтобы показать как будет осуществляться сборка реактора. (см. видео сборки реактора)
В настоящий момент техническая документация пилотной установки процесса риформинга (в состав которой входит реактор 1) проходит все необходимые согласования. Следующим этапом после согласований будет привязка к существующим технологическим линиям, изготовление оборудования и строительство установки. Место предполагаемого строительства Ачинск или Ангарск.
