КОМПАС Технология: ТХ

Инструменты приложения содержат два блока для автоматизации проектирования промышленных объектов и решают ряд задач проектировщика.

Раздел Комплексная автоматизация (АК):

• Создание принципиальных схем (P&ID) в окне «Информационная модель» в формате единого проекта. Управление проектом организовано по различным разделам, где специалисты видят размещенное оборудование на схеме, точки подключения и заполняют/редактируют свойства. Доступно создание неограниченного количества принципиальных схем (P&ID) для одного проекта.
• Расстановка оборудования (технология, КИПиА) с использованием базы данных условно-графических обозначений (УГО) для оборудования, арматуры и КИПиА. Есть возможность создания пользовательских УГО с помощью специализированных инструментов.
• Построение линий трубопроводов в различных режимах трассировки (прямая, L/Z-образная) с настройкой параметров трасс.
• Информационная модель проекта автоматически формирует выходные документы: спецификации, ведомости.

Раздел Технологические решения (ТХ):

• Расстановка оборудования на планах и разрезах зданий и сооружений (каталоги оборудования)

В процессе проектирования доступны каталоги от различных производителей, в которых каждый элемент содержит технические характеристики и параметрические данные геометрических свойств. Для создания пользовательских объектов используется специальный инструмент, возможен обмен каталогами с коллегами.

• Проектирование технологических обвязок с расстановкой арматуры (с врезкой в трубу)

Разработка технологической обвязки для каждого типа оборудования, включая размещение и интеграцию элементов на плане с отображением взаимодействия оборудования с другими элементами. На основе готового технологического объекта специалист создает разрезы, схемы и трехмерную модель.

• Построение аксонометрических и изометрических схем, а также разрезов

Схемы помогают увидеть взаимосвязи и пропорции между различными компонентами оборудования и точно визуализировать оборудование без искажений, облегчая восприятие геометрии и размеров элементов. Доступен выбор количества систем, участвующих в построении. Для удобства существует несколько типов разреза оборудования (временный и постоянный), позволяющие увидеть внутреннее устройство и конфигурацию элементов на плане.

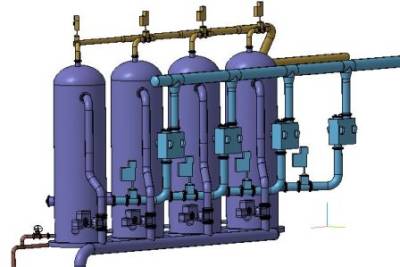

• 3D-модель

Для создания моделей приложение использует технологию проектирования MinD (Model in Drawing), автоматически преобразующую 2D-чертежи в трехмерные объекты. Модель прорабатывается в чертеже, изменения вносятся на любом этапе проектирования. Реализована интеграция между строительными приложениями и каталогами для организации коллективной работы над проектом смежных специалистов.

• Интеграция с расчетными системами

Сохранение модели трубопровода в открытый формат программного комплекса СТАРТ НТП «Трубопровод» для дальнейшего расчета и анализа.

• Формирование выходной документации

Автоматическое создание спецификации и ведомости, которые могут быть размещены на листе чертежа или в отдельном документе. При внесении изменений спецификации обновляются автоматически. Специальный менеджер помогает создать собственную форму спецификации на основе готовых. Табличные формы экспортируются в формат *xlsx.

• Маркировка

В оформлении чертежа помогут такие инструменты, как расстановка марки, позиций и высотных отметок, аннотирование технологических линий, простановка размеров и строительных длин.

Требует для работы: КОМПАС-3D или КОМПАС-График.
