Что такое nanoCAD GeoniCS

Это полностью отечественная разработка с удобной модульной схемой использования, где каждый модуль отвечает за свою область задач. Ядро программного комплекса, модуль «Топоплан», решает задачи создания, редактирования и анализа цифровых моделей рельефа и, благодаря наличию встроенной библиотеки условных знаков, создает топографические планы. Модуль «Генплан» используется при проектировании промышленных объектов различного назначения, а также объектов гражданского строительства. Модуль обеспечивает полное соответствие требованиям ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов», формирует комплект документации (разбивочный чертеж, план организации рельефа, картограммы земляных масс, план благоустройства территории). Модуль «Сети» позволяет проектировать внешние внутриплощадочные инженерные коммуникации, в автоматическом режиме получать продольный профиль сети и оформлять необходимые выходные документы. Модули «Трассы» и «Сечения» оснащены функционалом для проектирования линейно-протяженных объектов с возможностями работы с планом (трассами, горизонтальными осями), продольным профилем и поперечными сечениями. Модуль «Геомодель» автоматизирует процесс подготовки графических отчетных документов инженерно-геологических изысканий (инженерно-геологические разрезы и колонки).

Основные задачи, решаемые программой:

• создание топографических планов;
• подготовка и создание генеральных планов предприятий, сооружений и жилищно-гражданских объектов;
• выполнение расчетов, связанных с объемами земляных масс;
• проектирование внешних внутриплощадочных инженерных коммуникаций подземного и наземного типа;
• проектирование линейно-протяженных объектов с подготовкой плана, профиля и поперечных сечений;
• формирование выходных данных информационной модели поверхности и инженерных коммуникаций (BIM);
• формирование проектной документации.

Согласованность данных

Для согласования данных в nanoCAD GeoniCS используется специализированный Менеджер проектов. Все чертежи, спецификации и другие документы проекта гарантированно относятся именно к текущему проекту nanoCAD GeoniCS. Это позволяет аккумулировать в одной точке все чертежи, объекты, расчеты и данные по проекту.

Оформление по российским стандартам

Программный комплекс nanoCAD GeoniCS изначально настроен под зафиксированные в российских нормативных документах требования к оформлению с автоматическим формированием выходной проектной документации.

Открытые базы данных

Встроенные библиотеки (условных топографических знаков, зеленых насаждений и малых архитектурных форм, инженерных коммуникаций и правил трассировки) предоставляют пользователю гибкие инструменты выполнения проектных работ. Все библиотеки и базы данных открыты, пользователь может пополнять их собственными наработками.

Передача данных через IFC

Благодаря поддержке экспорта в обменные файлы формата IFC информационные модели поверхности и инженерных коммуникаций, сформированные в nanoCAD GeoniCS, могут быть встроены в общую информационную модель проектируемого объекта.

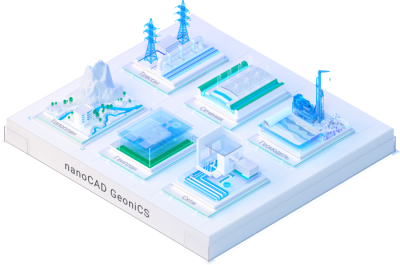

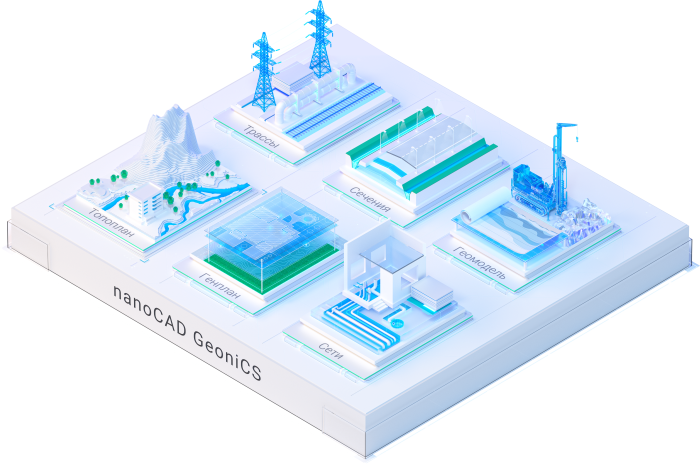

nanoCAD GeoniCS представляет собой комплекс, состоящий из следующих модулей:

Топоплан
Генплан
Сети
Трассы
Сечения
Геомодель

Модуль «Топоплан»

Топографические карты и модели рельефа создаются в модуле «Топоплан» по трем основным источникам данных:

• архивные картматериалы на твердом носителе. Эти материалы сканируются, а затем полученные растровые изображения корректируются и вставляются в чертеж *.dwg в реальных изыскательских координатах. Соответствующие топознаки отрисовываются в режиме «сколки»;
• данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок. Соответствующие топознаки отрисовываются в режиме «сколки» или «замены», если в программе GeoniCS Изыскания закодированы линейные объекты;
• топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл. Соответствующие топознаки отрисовываются в режиме «замены».

Топознаки можно выбирать несколькими способами: через топографический классификатор, через алфавитный указатель или через вызываемые тематические панели инструментов. Кроме того, в модуль «Топоплан» встроена справочно-нормативная база, где собрана информация по правилам отрисовки топографических знаков, а также доступны контекстные подсказки.

Раздел «Рельеф» предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа.

Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта nanoCAD GeoniCS, где их можно просматривать, редактировать и группировать. Существует возможность вставлять точки из базы в чертеж или экспортировать в текстовый файл.

Трехмерная модель рельефа обычно строится с использованием примитивов, полученных на этапе создания топоплана, но могут использоваться и другие источники информации: текстовые файлы, полученные из программы GeoniCS Изыскания, комплекса CREDO и других программ, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и многие другие.

Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели – это обеспечивает корректность формируемой модели. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.

Средства редактирования и отображения модели рельефа обладают рядом уникальных возможностей:

• автоматическое создание виртуальных горизонталей при редактировании модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет «на лету» проверять правильность внесенных изменений;
• локальная реструктуризация построенной поверхности с помощью структурных линий различных типов позволяет эффективно управлять триангуляцией: можно «проложить» структурные линии по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
• построение горизонталей различной степени сглаженности и простановка на них надписей и бергштрихов. Конечная цель модуля «Топоплан» – картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.

Модуль «Генплан»

Модуль для проектирования генеральных планов и вертикальной планировки объектов промышленного назначения, городской застройки и специальных объектов. Получаемые с помощью пакета чертежи полностью соответствуют требованиям ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».

Разбивочный план (горизонтальная планировка)

Функции этого раздела позволяют быстро, гибко и точно по стандартам отрисовать строительную или геодезическую сетку, проектные контуры, нанести на генплан здания и сооружения, лестницы и ограждения, а также проставить необходимые координаты и размеры. При этом экспликация зданий, ведомости дорожек и площадок формируются автоматически.

Организация рельефа (вертикальная планировка и картограмма земляных масс)

Функции этого раздела позволяют расставлять опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам проставляются стрелки уклоноуказателей с автоматическим пересчетом значений.

Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.

Модуль «Генплан» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям. Для более подробной проработки «красного» рельефа проектируемая поверхность может быть отредактирована, в том числе с помощью перемещения опорных («красных») горизонталей.

nanoCAD GeoniCS точно рассчитывает картограммы земляных масс и оформляет чертеж по российским стандартам.

Благоустройство и озеленение

Функции этого раздела позволяют озеленить и благоустроить проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.

Поддерживается отрисовка одиночной, аллейной и площадной посадки деревьев и кустарников, а также различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генпланах. Так как эти объекты являются трехмерными, проектировщик может наглядно видеть результат. Кроме того, в nanoCAD GeoniCS есть такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.

Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Модуль «Сети»

Модуль «Сети» автоматизирует трассировку инженерных коммуникаций в плане и получение продольного профиля по сети. Модуль оснащен средствами создания сводного плана инженерных сетей, что позволяет легко и быстро выполнить разводку и совмещение инженерных сетей на проектируемой площадке, оформить подписи, а также проставить все необходимые размеры и координаты.

Реализованы встроенные средства контроля нормативных расстояний между инженерными сетями, а таблицу нормативных расстояний можно редактировать и дополнять. Модуль позволяет проектировать внешние инженерные сети и оформлять необходимые выходные документы, а также строить точные 3D-модели существующих сетей.

Инженерные коммуникации представлены в виде специального трехмерного объекта (геона), а для построения сетей предусмотрен объект «Сеть». Широкий спектр режимов трассировки сети (замена или накладка на объекты, прокладка на заданном расстоянии от объекта с учетом нормативных расстояний), а также удобный редактор профиля делают процесс создания сети быстрым и простым. При этом для уже существующих сетей автоматически строятся продольные профили и таблицы колодцев.

Редактирование параметров сети:

• параметры вершин;
• параметры труб;
• пересекаемые коммуникации;
• футляры.

Параметры профиля можно редактировать (поддерживаются операции поднятия участка, пересчета по заданным отметкам или уклону).

В таблицах колодцев можно легко редактировать их структуру, включая деталировку колодцев водопровода и таблицы спецификации оборудования, выбор значений параметров из базы нормативно-справочной информации, автоматический и ручной сбор точек пересечения, расстановку и редактирование футляров.

Дополнительные возможности:

• экспорт свойств сети в MS Excel;
• экспорт инженерных коммуникаций в формат IFC;
• проверка нормативных расстояний в плане.

Встроенная и редактируемая справочная система по нормативным расстояниям в плане между различными инженерными сетями обеспечивает «бесшовный» обмен чертежами между смежниками.

Модуль «Трассы»

Модуль «Трассы» является ядром, на основе которого создается система проектирования конкретных видов линейно-протяженных объектов. Модуль состоит из трех разделов:

• создание геометрических элементов;
• работа с планом (трассами, горизонтальными осями);
• продольный профиль.

Раздел «Геометрические элементы» позволяет создавать и редактировать специальные геометрические объекты (тангенсы, дуги, клотоиды/спирали) и объекты (например, излом и стрелка для трасс железных дорог). В разделе «План» доступны функции отрисовки оси трассы в плане.

В разделе «План» собраны базовые операции проектирования и редактирования профиля, включая ввод и мониторинг ограничений, а также оформление профиля. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, трассе и т.д.

В nanoCAD GeoniCS имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов и редактор пикетажных данных, то есть семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля – для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили всех объектов и сами объекты (профили, окна профилей) доступны в Проводнике чертежа (на вкладках Установки и Геоны).

Трассы хранятся в проекте и при необходимости легко отображаются и редактируются в чертеже, включая поддержку рубленых (резаных) пикетов. nanoCAD GeoniCS также поддерживает редактирование с блокировками, то есть позволяет заблокировать определенные характеристики набора элементов или подключить к трассе таблицу ограничений, что влияет на поведение трассы при редактировании. В процессе редактирования оформление трассы динамически обновляется.

К отдельным пикетам или диапазонам пикетов пользователь может приписать различную семантическую информацию. Для сохранения типовых решений используется библиотека шаблонов.

В разделе «Профиль» собраны базовые операции проектирования и редактирования профиля, включая ввод и мониторинг ограничений, а также оформление профиля. Поддерживаются различные режимы создания профиля: отрисовка вручную, ввод из текстового файла, создание по 3D-полилинии, из отрисованных отрезков или полилинии, создание по поверхности, трассе и т.д.

В nanoCAD GeoniCS имеются мощные инструменты редактирования профилей: табличный редактор, редактор элементов и редактор пикетажных данных, то есть семантики различных типов, привязанной к пикетам или диапазонам пикетов. Программа поддерживает свойства и стили профиля, свойства и стили окна профиля, стили подписей профиля и окна профиля. Стили профиля используются для управления двумерным и трехмерным изображением профиля, а стили окна профиля – для управления как форматом графического отображения профиля, так и его заголовком и подписями координатных осей. Стили всех объектов и сами объекты (профили, окна профилей) доступны в Проводнике чертежа (на вкладках Установки и Геоны).

Для профилей и окон профиля можно использовать несколько типов подписей. Система поддерживает подписи профиля, подписи окна профиля (в том числе возможность ручного подписывания пересекающих коммуникаций). Можно вручную добавлять подписи к отдельным точкам на линии профиля или в других местах сетки – например, пикет и отметку точки или выбранные данные относительно двух точек, такие как разность высот (рабочая отметка) и расстояние между ними.

К служебным функциям относятся экспорт данных профиля, создание 3D-модели трассы, рисование по профилю с помощью прозрачных команд, измерения по окну профиля и оформление длинных профилей (с помощью сбросов).

Модуль «Сечения»

Дополняет модуль «Трассы» и предназначен для создания существующих поперечных профилей на основании осевой линии и цифровой модели рельефа, подготовленных в модулях «Топоплан» и «Трассы». Поддерживаются различные способы построения: по пикету на плане или продольном профиле, по пользовательским точкам, по полилинии или по диапазону пикетов.

По «черным» поперечным профилям посредством специального шаблона «Конструкции» проектируются очертания линейного объекта – например, дороги. Шаблон может быть как статическим и отрисовываться с заданными параметрами, так и динамическим благодаря специальным элементам, которые учитывают заданные целевые объекты в плане и профиле. В состав nanoCAD GeoniCS включена пополняемая библиотека элементов конструкций, которая позволяет создавать различные шаблоны с постоянными и переменными параметрами. Наиболее сложные и часто используемые конструкции после создания можно сохранять в библиотеке для будущих проектов.

В программе на основании проектного очертания можно определять объемы земляных работ и материалов. Для этого используются поверхности и специальные фигуры, заданные в элементах конструкций.

На выходе модуль «Сечения» позволяет оформлять не только плоские чертежи для печати, но и цифровую модель проектной поверхности. Эту поверхность можно использовать для других задач в смежных отделах или передать в специальные программы для визуализации.

Модуль «Геомодель»

Модуль «Геомодель» автоматизирует подготовку графических отчетов по инженерно-геологическим изысканиям (инженерно-геологические разрезы и колонки). Интеграция с Excel позволяет быстро и удобно вводить исходные данные, а также формировать отчетные документы в формате XLS. Использование Платформы nanoCAD намного упрощает процесс редактирования графики в nanoCAD GeoniCS, а применение формата *.dwg обеспечивает эффективное хранение и передачу данных. В модуле «Геомодель» создается объект «Площадка», который хранит в себе все данные по выработке, ИГЭ, линии разрезов, данные о водоносных горизонтах и общие сведения.

Инженерно-геологические разрезы строятся автоматически с возможностью их дальнейшего редактирования с помощью Редактора разреза. Оформление разреза и вид подписей настраиваются с помощью стилей отображения. Инженерно-геологические колонки строятся автоматически, а шаблоны оформления гибко настраиваются. Классификаторы грунтов и классификатор геоиндексов позволяют задавать любое количество разновидностей грунтов и геоиндексов.

Операционная система

Microsoft Windows 10 (64-разрядная версия)
Microsoft Windows 8.1 (64-разрядная версия)

Графическая платформа

Платформа nanoCAD (64-разрядная версия)

Процессор

Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

Минимальные требования: 4 Гб
Рекомендуемые требования: 16 Гб и выше

Разрешение экрана

Минимальные требования: 1280х1024
Рекомендуемые требования: 1920x1080

Видеоадаптер

Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

7 Гб и более на системном диске (для установки программы)

Сеть

На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Примечание

При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы
